ContourFormer

实例分割按"用什么表示一个实例"分成两大范式。主流的 mask-based 用像素级掩码——从 Mask R-CNN 的"先框后 mask"两阶段，到 YOLACT/SOLO/BlendMask 的无框直接预测，再到 MaskFormer/Mask2Former/Mask DINO 把它搬进 DETR 范式——精度高，但每个目标都要逐像素预测，算力与显存开销大、缺显式几何结构建模、实时吃力。#Yao et al., 2025 另一条相对小众但持续活跃的是 contour-based：用稀疏边界点/多边形刻画实例，计算开销更小、自带显式几何结构。它又分极坐标（PolarMask #Xie et al., 2020）与笛卡尔坐标两支，长期以来在大规模 benchmark 上精度追不上 mask-based。

contour 这条线的演进，可以看成一次次的"初始化与形变"升级：DeepSnake #Peng et al., 2020 用 bbox 初始化轮廓再做圆形卷积多步形变（SBD 54.4 AP_vol），DANCE #Liu et al., 2021 改进匹配并引入 attention 形变，E2EC #Zhang et al., 2022 提出可学习轮廓初始化把精度推到 SBD 59.2，PolySnake #Feng et al., 2024 给出更轻量的可变形 contour 模块加 shape loss（SBD 60.0、COCO 34.9、KINS 35.2），TSnake 加了时间嵌入的循环。#Yao et al., 2025 这些方法的共同短板是：要么依赖两阶段（先检测 box 再形变）、要么非端到端、要么依赖 NMS/anchor，速度受限；而且它们都把轮廓点当成确定性坐标来回归，在模糊边界处易把微小预测偏差放大成定位误差——这一点 Generalized Focal Loss #Li et al., 2023 在检测框上、D-FINE #Peng et al., 2024 在 bbox 回归上都已论证过。

ContourFormer 想同时解决两件事：一是把 contour-based 完整搬进 DETR 范式，拿到端到端、无 NMS、无 anchor 的好处；二是把"确定坐标回归"换成"概率分布回归"，让模型显式表达位置不确定性。它的自我定位是"完全基于 DETR 范式"（论文原话 fully based on the DETR paradigm）#Yao et al., 2025；在 contour-based 路线里它也是第一个完整采用 DETR 范式的代表——此为本文判断，因 BoundaryFormer/PolyFormer/DeepSnake 等确非纯 DETR 范式（论文未自夸 "first"）。作者并期望它成为该领域的强 baseline 而非颠覆 mask 主流。作者来自中车时代电气（株洲，CRRC 工业界轨交团队），contour 表示的紧凑性、实时性、显式几何对车载/轨旁嵌入式感知有直接工程价值——尤其 KINS 这个自动驾驶车辆 amodal 分割基准与他们的智能交通方向契合。#Yao et al., 2025

给定一张 RGB 图像 $I\in\mathbb{R}^{H\times W\times 3}$，模型要为图中每个感兴趣实例输出两样东西：一个语义类别 $c$，和一条闭合多边形轮廓 $V=\{v_i\}_{i=0}^{N_v-1}$，其中每个边界点 $v_i=(x_i,y_i)$，共 $N_v=64$ 个点。#Yao et al., 2025 也就是说，模型最终要为每个实例回归 $2N_v=128$ 个标量坐标——这比 mask 的 $H\times W$ 个值紧凑得多，也正是 contour-based 省算力的根源。

这个问题被严格定义成端到端集合预测：输入一张图，输出一个无序实例集合 $\{(c_k, V_k)\}_{k=1}^{K}$，集合大小由查询数 $N_q$ 上界（实现中 $N_q=300$）封顶，遵循 DETR 范式 #Carion et al., 2020，不依赖 NMS、不依赖 anchor、不依赖 RoI pooling。训练用 Hungarian 一对一匹配；encoder 端只用 cls+bbox cost，decoder 端用类别预测、contour 点集相似度、外加 contour 外接框与 GT 框的相似度共同决定匹配。#Yao et al., 2025

三个硬约束同时压在方法上：端到端无后处理、实时（A30 上 512×512 达 24.6 FPS）、在 SBD/COCO/KINS 上显著超越既有 contour-based SOTA（SBD 上比 TSnake 高 8.7 AP_vol）。#Yao et al., 2025 要在一个 DETR decoder 里同时满足"准"和"快"，就得在 contour 怎么表示、怎么采样特征、怎么回归位置这三件事上动刀——这正是 Part 3 的两个核心创新要解决的。

3.1 整体架构：把 bbox 回归扩成 contour 回归

ContourFormer 明确声明"This framework is built upon the D-FINE object detection model and extends the regression of bounding boxes to the regression of contours"——直接基座是 D-FINE #Peng et al., 2024，一个把 bbox 回归重定义成细粒度分布精修的实时 DETR 检测器。D-FINE 自己又是 DETR #Carion et al., 2020 + Deformable DETR #Zhu et al., 2021 + RT-DETR/HGNetv2 #Zhao et al., 2023 系的产物。ContourFormer 借了 D-FINE 的 HGNetv2 主干、deformable attention 参数、denoising 训练、fine-grained distribution refinement 思想，再把"4 个 bbox 坐标的分布"扩成"$2N_v=128$ 个 contour 顶点的分布"。#Yao et al., 2025

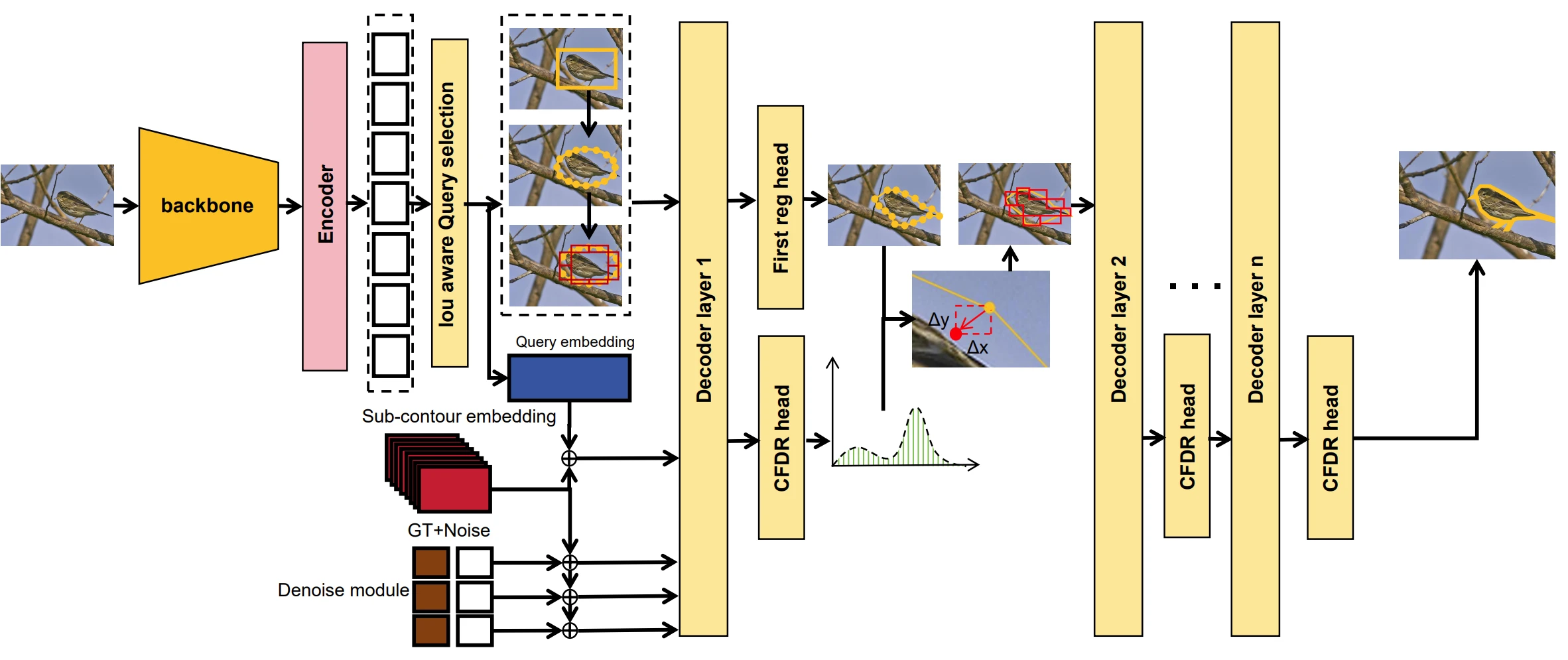

架构分三段（见图 1）：Backbone（HGNetv2-B2 或 B3）抽多尺度特征 → Encoder（D-FINE 风格）出实例级 query $\{q_i^{\mathrm{ins}}\}$ 和初始 bbox，并用初始 bbox 的内切椭圆采样得到初始多边形 $V^0=\{v_i\}_{i=0}^{N_v-1}$（采样方法参考 Curve-GCN #Ling et al., 2019）→ 把 $V^0$ 切成 $N_c=8$ 段 sub-contour，送进 $L$ 层 Transformer decoder（B2 用 $L=4$，B3 用 $L=6$）逐层精修，最后拼接成完整 contour 输出。整条路是单阶段前向，无 NMS、无后处理。#Yao et al., 2025

这里有两个设计选择值得记下：第一，选 64 个边界点是离散化精度与回归维度（$2N_v=128$）的折中，沿用 E2EC/PolySnake 惯例；第二，椭圆初始化相比 E2EC 的可学习初始化是"参数免费"的强先验，给后续残差精修一个尺度正确、拓扑闭合的起点。#Yao et al., 2025

3.2 sub-contour 解耦：把 64 维结构化回归降成 8 个 8 维子回归

动机：直接让一个 query 回归一整条 64 点轮廓，是 $2N_v=128$ 维的高度耦合结构化回归——样本效率低、优化难。E2EC #Zhang et al., 2022 的可学习初始化思路曾在点维度上做解耦（此为 E2EC 自身方法，非本文转述），ContourFormer 则在 query 维度上解耦。#Yao et al., 2025

直觉：把一条 64 点轮廓切成 8 段 sub-contour（每段 8 点，$N_c\times N_s=N_v\Rightarrow 8\times 8=64$），每段只需学局部几何（线段曲率、转角），学习样本相对充裕；跨段的拓扑连续性交给 self-attention 在 sub-contour 级 query 之间交换信息来维护。这本质是把一个 128 维回归降成一组 16 维（$2N_s$）子回归。

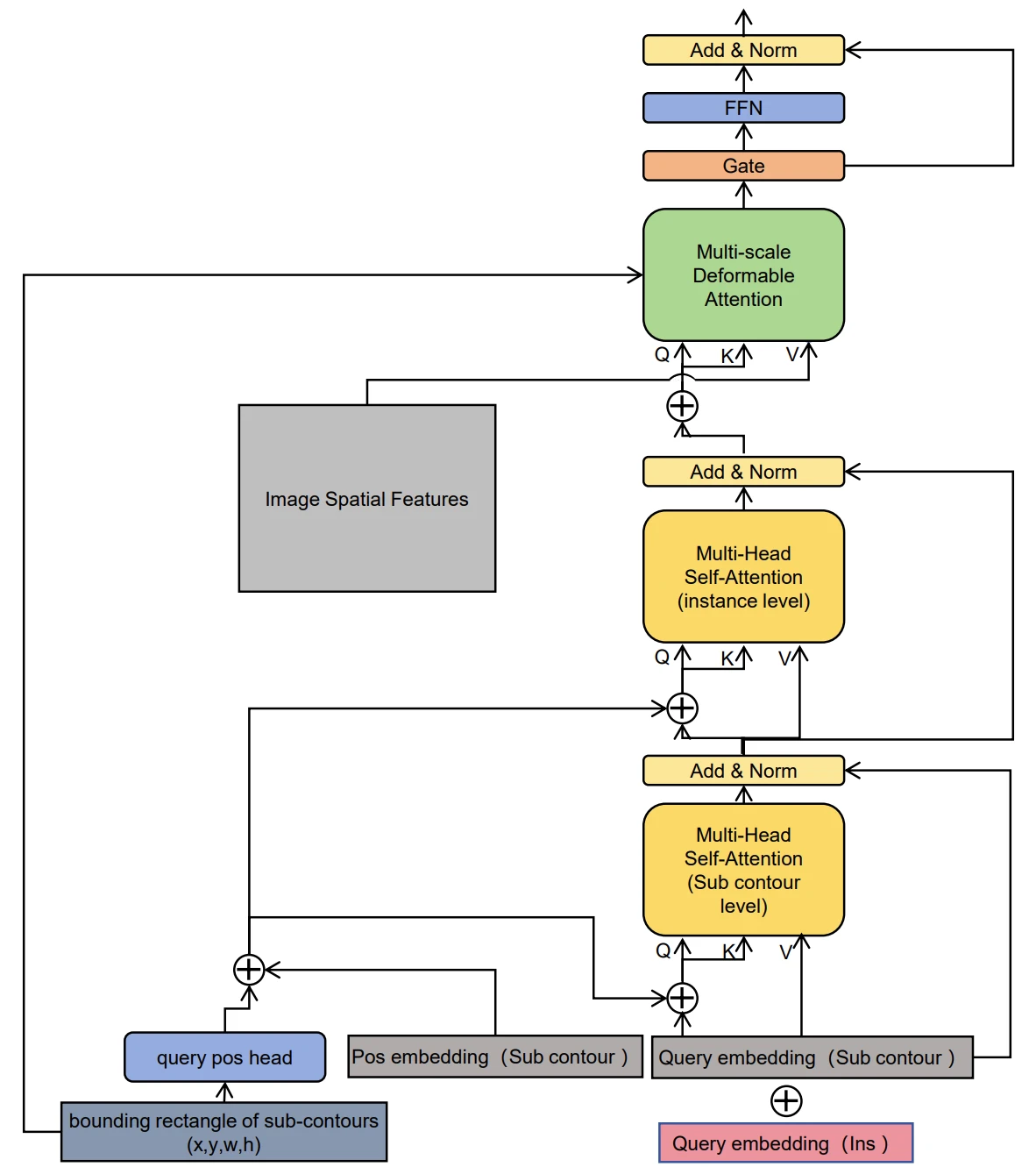

图 2：sub-contour 解耦机制。每层 decoder 先对 sub-contour 级 query $\{q_j^c\}$ 做一轮 self-attention、再对实例级 query $\{q_i^{ins}\}$ 做一轮；cross-attention 时用上一层预测的 sub-contour $\{v_i\}$ 的外接框 $\{x,y,w,h\}$ 作为特征采样范围（来源：Yao et al., 2025, Fig.2）。

机制：第 $i$ 个实例第 $j$ 段子轮廓的复合 query 是加法组合

其中 $\{q_i^{\mathrm{ins}}\}_{i=0}^{N_q-1}$ 是实例级 query（$N_q=300$），$\{q_j^{\mathrm{c}}\}_{j=0}^{N_c-1}$ 是子轮廓级 query（$N_c=8$，全实例共享）。加法（不是拼接）意味着 sub-contour 的身份被解耦成"哪个实例"+"哪段子轮廓"两个正交轴，embedding 相加即可索引任一 (实例, 子轮廓) 二元组。这一步是后续 decoupled self-attention 能降复杂度的前提。

若对全部 $N_q\times N_c=2400$ 个 $q_{ij}$ 做朴素全自注意力，复杂度会是 $O((N_qN_c)^2)$；解耦方案分两轮——先对 $N_c=8$ 个 $\{q_j^c\}$ 做自注意力、再对 $N_q=300$ 个 $\{q_i^{\mathrm{ins}}\}$ 做自注意力——把复杂度降到 $O((N_q+N_c)^2)$，在 query 维度上显著降低。#Yao et al., 2025 这正是 $N_c=8$ 时仍能保持 38.8 FPS（不开 CFDR）的关键。消融里 $N_c$ 越大精度越高但越慢（$N_c=16$ 仍用解耦 SA，能到 66.5 AP_vol 但 FPS 跌到 28.3、显存涨到 3734 MB）——速度下降来自 cross-attention 的 query 数随 $N_c$ 线性增长（$N_qN_c$ 从 2400 增到 4800），而非 SA 模式切换；$N_c=8$ 是速度-精度-显存的最优点。

graph TD
    EI["实例级 query {q_i^ins} (N_q=300)"]
    EC["子轮廓级 query {q_j^c} (N_c=8, 全实例共享)"]
    QIJ["复合 query q_ij = q_i^ins + q_j^c  (N_q·N_c=2400)"]
    EI --> QIJ
    EC --> QIJ
    QIJ --> S1["第1轮 self-attn: over {q_j^c}"]
    S1 --> S2["第2轮 self-attn: over {q_i^ins}"]
    S2 --> CA["cross-attn (deformable)
采样范围 = 上层 sub-contour 外接框"]
    CA --> F["CFDR head: Δlogits → Pr^l → v^l"]
    F --> OUT["拼接 8 段 sub-contour → 完整 contour"]


3.3 sub-contour deformable cross-attention：让采样跟着轮廓形状走

cross-attention 用 deformable attention（参数沿用 D-FINE decoder 设置，D-FINE 又继承自 Deformable DETR #Zhu et al., 2021），但采样范围不是由 query 自身位置决定，而是由上一层预测的 sub-contour $\{v_i\}_{i=0}^{N_s-1}$ 的外接框 $\{x,y,w,h\}$ 决定。#Yao et al., 2025 先对该段 8 个预测点求 axis-aligned 外接框，以此框作为 deformable attention 的采样范围。

3.4 CFDR：把轮廓点位置建模成概率分布

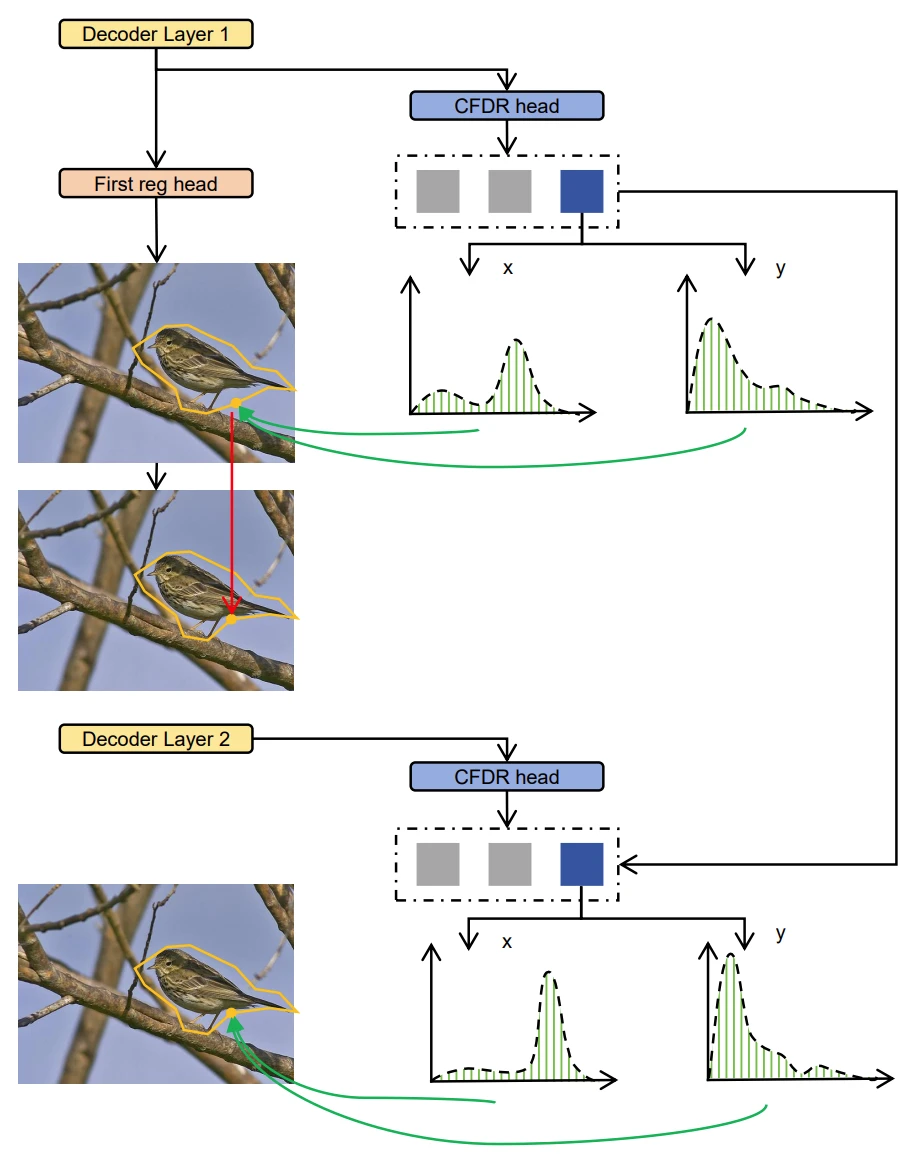

图 3：Contour Fine-Grained Distribution Refinement (CFDR)。第一层用常规回归头预测初始 contour、用 CFDR head 给出初步概率分布；后续每层用残差调整更新分布，逐步锐化到精确边界（来源：Yao et al., 2025, Fig.3）。

动机：确定性回归无法表达位置不确定性，在模糊边界处易放大误差。受 D-FINE #Peng et al., 2024 把 bbox 回归重定义为 fine-grained 离散分布的启发（再往前是 Generalized Focal Loss #Li et al., 2023 把连续回归量离散成分布），CFDR 把同样的概率建模扩展到 contour 点。

机制：第 1 层输出两部分——常规回归头给主轮廓估计 $v^0$，CFDR head 给每个边界点的初步偏移分布 $\{Pr_x^1(n),Pr_y^1(n)\}$。后续层残差精修：

其中 $Pr^l(n)=\{Pr_x^l(n),Pr_y^l(n)\}$ 是 x/y 两个方向上离散偏移 bin 的双变量概率分布；$\{W_c,H_c\}$ 是当前实例外接框宽高，作实例特定尺度的偏移幅度缩放（大实例 bin 步长大、小实例步长小）；$W(n)$ 是可微查找表，把 bin 索引 $n$ 映射为实际偏移量（类比 GFL 的离散化——此为本文类比，原文仅称 differentiable look-up table）。残差精修的核心是

每层不直接预测新分布，而是在上一层分布的 logits 上加一个残差 $\Delta\mathrm{logits}$，经 Softmax 后分布被"逐步锐化"——早期分布平缓（位置不确定，bin 概率分散），后期分布尖锐（位置收敛到某一 bin）。全过程可微，梯度经 Softmax 回流到每层的 $\Delta\mathrm{logits}$。（原文式 (3) 第二项写作 $\mathrm{logits}(\cdot)$，疑为 $\mathrm{Softmax}$ 笔误，本文据上下文修正。）#Yao et al., 2025

3.5 多阶段渐进：迭代内化为 decoder 堆叠

"多阶段"在本文有两层含义：一是 $L$ 层 decoder 的层间级联，stage 间信息传三条通道——query 通道（上层 query 状态作下层输入）、几何通道（上层 sub-contour 外接框→下层 cross-attention 采样范围）、分布通道（上层 $\mathrm{logits}^{l-1}$→下层 Softmax 输入）；二是 sub-contour 级联——8 段子轮廓在每层并行精修再拼接，相当于把一条 64 点轮廓的精修拆成 8 个并行子任务。#Yao et al., 2025 关键在于：ContourFormer 把传统 contour 方法（DeepSnake/PolySnake）的"多阶段 snake forward"——每个变形步骤是独立 CNN forward——内化为 decoder 层堆叠，一次前向完成。这是它比那些多阶段方法快的根本原因。

训练遵循 DETR 的端到端集合预测：一对一 Hungarian 二分匹配，无 NMS/anchor。encoder 只生成初始检测框，匹配只用类别预测+bbox cost，监督用 classification loss + detection box loss；decoder 端的匹配考虑类别预测、contour 点集相似度、contour 外接框与 GT 框相似度。所有 $L$ 层 decoder 都独立计算损失（深监督，沿用 DETR 系惯例）。#Yao et al., 2025

每层 decoder 的总损失：

权重 $\lambda_c=1.0,\ \lambda_p=1.0,\ \lambda_s=0.25$。#Yao et al., 2025 三项分别是：分类损失 $\mathcal{L}_{\mathrm{cls}}$ 用 Variational Focal Loss (VFL) #Zhang et al., 2021，实现 IoU-aware 的分类与定位一致约束；点对点损失 $\mathcal{L}_p$ 用 L1 loss 监督每个预测点位置；形状损失 $\mathcal{L}_{\mathrm{shape}}$ 在边级几何上监督——先算 contour 相邻点（含末点→首点的闭合边）的偏移向量 $\nabla V=\{\Delta v^{1\to 0},\dots,\Delta v^{N_{v-1}\to 0}\}$，再对预测与 GT 的偏移向量求余弦相似度之和：

这个 shape loss 思路沿用 PolySnake #Feng et al., 2024。需要留意一个原文未明示的细节：cos_sim 是相似度（越大越好），作为 loss 应取 $(1-\cos)$ 或负值——原文未写清方向，按 PolySnake 惯例处理。CFDR 的概率分布本身没有独立显式损失项，而是经式 (2)(3) 产生 $v^l$ 后，由 $\mathcal{L}_p$（L1）与 $\mathcal{L}_{\mathrm{shape}}$ 间接反传训练。#Yao et al., 2025

训练配置披露（10 项逐项标注）

推理与训练结构一致，是单阶段前向：图像→Backbone 多尺度特征→Encoder 出实例 query + 初始 bbox + 椭圆初始 contour→切 8 段 sub-contour 构造复合 query→$L$ 层 decoder 逐层精修（decoupled SA→sub-contour 外接框引导的 deformable CA→CFDR 残差精修分布）→拼接 sub-contour 成完整 contour，输出 (cls, V)→无 NMS、无 anchor、无后处理。#Yao et al., 2025

ContourFormer 不是视频方法，没有 streaming pipeline（chunk/cache/causal mask 那一套与本篇无关）。它的"实时"是图像级单帧延迟意义上的实时，来自三个叠加因素：

1. HGNetv2 实时主干 #Zhao et al., 2023：RT-DETR 系高效 backbone，是实时基座的第一块。
2. decoupled self-attention：$O((N_q+N_c)^2)$ 替代朴素 $O((N_qN_c)^2)$，是 $N_c=8$ 时仍保持 38.8 FPS（不开 CFDR）/ 24.6 FPS（开 CFDR）的关键。#Yao et al., 2025
3. 单阶段前向 + 迭代内化：不像 DeepSnake/DANCE/PolySnake 的多阶段 snake 迭代（每步一次独立 CNN forward），ContourFormer 把"迭代收敛"内化为 decoder 层堆叠，每层是高效 deformable attention（只采 $K$ 个点，远小于 full attention 的 $HW$），一次前向即出结果。#Yao et al., 2025

速度数据（NVIDIA A30 GPU）#Yao et al., 2025：

• SBD/COCO 512×512：ContourFormer（B2）24.6 FPS，ContourFormer+（B3）18.2 FPS
• KINS 768×2496：B2 14.4 FPS，B3 11.5 FPS（推测同 A30 硬件）

把 FPS 换算成单帧延迟能更直观地理解"实时"的边界：24.6 FPS 约等于 40.7 ms/帧，处于"接近实时"的区间（通用实时阈值常取 30 FPS / 33 ms）；ContourFormer+ 的 18.2 FPS（~55 ms）和 KINS 配置的 14.4 FPS（~69 ms）则已不算严格实时。#Yao et al., 2025 论文没有公布逐段延迟拆解（backbone/encoder/decoder 各占多少），但从机制可推断速度的来源与瓶颈：decoder 层是 deformable attention——只在多尺度特征图上采少量点（沿用 D-FINE/Deformable DETR 的 $K$ 点设置 #Zhu et al., 2021），复杂度与空间分辨率线性而非平方，远低于 full attention 的 $O(HW)$；backbone 只跑一次。

和 DeepSnake/PolySnake 这类多阶段 snake 方法比，延迟量级差异的根源就在这里：那些方法的每个形变步骤是一次独立的 CNN forward（过 backbone+head），$N$ 步 snake 约等于 $N$ 次单遍前向；ContourFormer 把"迭代"内化成 decoder 层堆叠，4–6 层 decoder 共享同一份已抽好的多尺度特征、每层只做轻量 deformable attention + 解耦 SA，不再重跑 backbone。这正是"单阶段前向"能在 A30 上压到 24.6 FPS 的结构性原因。KINS 的高分辨率（768×2496）把速度从 24.6 压到 14.4，主要因为更大的特征图让 deformable 采样覆盖更多空间位置、且要在更大画面上精修 64 个边界点——高分辨率对 contour-based 的代价在 KINS 上显形。

显存方面（SBD 消融）：$N_c=0$ 时 1632 MB，$N_c=8$ 时 2640 MB，$N_c=16$ 时 3734 MB；完整配置（$N_c=8$+bbox 采样+CFDR）2716 MB。#Yao et al., 2025 原文未给 FLOPs/参数量，只有 FPS 与显存。

主实验：三库对比

原文 SBD 表另含 EigenContours（AP50=56.5）、COCO 表另含 PolarMask++（test-dev=33.8），因指标列不全未列入本主表，详见原文 SBD/COCO 表。#Yao et al., 2025

也要把精度放进大盘看：COCO test-dev 37.6 AP 距 Mask2Former/Mask DINO 一系 mask-based SOTA 的 50+ AP 仍有 12+ 个点的鸿沟——这是 contour-based 整条路线的未竟之志，论文也只在 contour 派内对比。KINS 上仅 +1.0 AP 的最小提升，大概率与 amodal 任务对 contour 初始化的挑战有关：被遮挡部分的完整形状对椭圆初始化 + 残差精修要求更高，contour 表示在重度遮挡下的恢复能力受限。

消融一：sub-contour 数 $N_c$

$N_c$ 从 0→16 精度单调升（64.0→66.5），但 $N_c=16$ 时 FPS 从 49.6 跌到 28.3、显存翻倍到 3734 MB。$N_c=8$ 是折中选定点——相对 $N_c=4$ 只 $-1.0$ FPS 换 $+0.7$ AP_vol，而 $N_c=16$ 要再付 $-10.5$ FPS、$+1094$ MB 才换 $+0.7$ AP_vol，性价比陡降。#Yao et al., 2025

消融二：sub-contour bbox 采样 + CFDR

把各组件贡献量累起来（SBD，AP_vol）：$N_c=0$ 基线 64.0 → +sub-contour 解耦（$N_c$ 0→8）+1.8 → +bbox 采样 +1.3 → +CFDR +0.5 = 67.6（ContourFormer B2）→ 换 B3 backbone +1.6 = 69.2（ContourFormer+）。#Yao et al., 2025 可以看到 sub-contour 解耦是最大单项贡献，CFDR 精度收益小但速度代价大。

定性结果

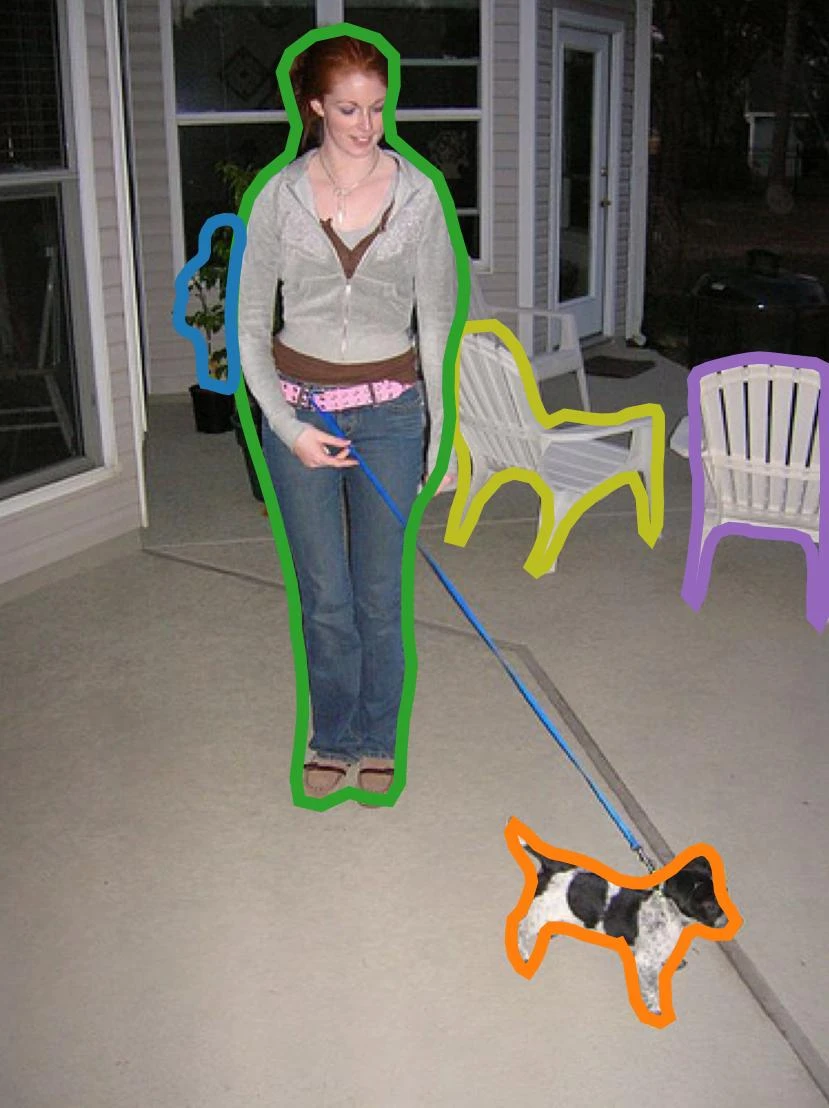

图 4：ContourFormer 在 SBD val 上的定性结果示例（预测的 64 点闭合多边形贴合目标边界）。完整 8 图网格见原文 Fig（来源：Yao et al., 2025, SBD 定性图）。

读完这篇，几个值得拎出来的判断：

第一，定位很克制。作者明确把 ContourFormer 定位为 contour 派的"强 baseline"而非颠覆 mask 主流的新范式——Conclusion 自述"we anticipate that Contourformer will serve as a pivotal baseline in this field"。#Yao et al., 2025 它只在 contour-based 方法间对比（DeepSnake/DANCE/E2EC/PolySnake/TSnake），刻意回避与 Mask2Former/Mask DINO 等 mask-based SOTA 正面比数值。这不是回避批评，而是诚实承认：COCO 37.6 AP 距 mask-based 的 50+ AP 仍有鸿沟，contour-based 与 mask-based 的精度 gap 未真正弥合。

第二，CFDR 是个"贵但必要"的精修。它只带来 +0.5 AP_vol 却吃掉 14.2 FPS——精度收益小、速度代价大。这意味着在严格实时的边缘部署场景，关掉 CFDR、只保留 sub-contour 解耦 + geometry-aware 采样（38.8 FPS、67.1 AP_vol）可能才是工程上更划算的配置。这种"精度小赚但速度大亏"的组件，在落地时往往是被砍掉的第一选择。

第三，几个未解的短板。原文没有独立 Limitations 章节，以下从消融与全文推断：椭圆初始化沿用 Curve-GCN #Ling et al., 2019 的 bbox 内切椭圆采样，对极端非凸/细长形状初始化可能偏差大，依赖后续迭代纠正——但论文未分析失败模式；64 个边界点固定，对多凸起、孔洞等复杂拓扑表达力有限（contour-based 通病）；KINS 高分辨率下速度掉到 14.4 FPS，实时性优势在大图/密集小目标场景被削弱。#Yao et al., 2025

第四，可复现性有真实缺口。CFDR 的 bin 数 $N$、$W(n)$ 查找表的具体形式、分布监督损失（是否用 DFL #Li et al., 2023）、shape loss 的方向、sub-contour 切分方式（按顶点顺序 8 等分还是按弧长）、复合 query 加法的维度对齐——这些关键点原文都没写清。复现者需主要靠论文 + D-FINE 上游代码反推，建议优先核实 GitHub 仓库实际内容（论文脚注给的是 github.com/talebolano/Contourformer，仓库名拼作 Contourformer 而非 ContourFormer，疑似占位/别名账号，权重与活跃度未联网核实）。#Yao et al., 2025

回到本系列的脉络：ContourFormer 回答的是"单张图里怎么用 contour 又快又准地切实例"，没有时序机制。它和本系列前三篇（SAM 2 / RVM / Track Anything 的视频轮廓提取）共享的是 contour 表示这一底座，也是 MPEG-4 形状编码、两链接链形状表示那条 contour 表示谱系在 DETR 时代的延续。把它放进"视频轮廓提取"系列，是为了让 contour 表示的图像侧基础与视频侧方法在同一坐标里对望——前者给"轮廓怎么表示与回归"，后者给"轮廓怎么在帧间保持一致"。
