芯片之间的对话

在一个嵌入式系统中，微控制器（MCU）需要和传感器通信获取温度数据，和存储芯片交换配置信息，和显示屏传输图像帧，和另一块板卡同步控制指令。每一条数据的传递，都依赖某种明确的"语言规则"——这就是通信协议。

你可能会觉得，选个协议不就是查查参数、抄个接线图吗？但当你的 I2C 总线上挂了 8 个传感器、信号开始莫名丢数据时；当你需要在一条 100 米长的工业总线中抗住电机的电磁干扰时；当你只有一根 GPIO 引脚可用、却要读出温度传感器的数据时——理解协议的底层原理就成了唯一的出路。

这篇文章会从最基础的问题出发：两块芯片之间，0 和 1 到底是怎么跑到对方的引脚上去的？我们逐一拆解 UART、SPI、I2C、CAN、RS232 和 1-Wire 这六种经典协议，覆盖物理层电气特性、数据帧格式、错误处理机制，最后给出工程选型的决策框架。

UART（Universal Asynchronous Receiver/Transmitter，通用异步收发器）可能是人类历史上使用最广泛的串行通信方式。它的核心思想极其简单：两根线，一根发送（TX），一根接收（RX），双方约定好速率，然后一个 bit 一个 bit 地传。

关键在于"异步"这两个字。UART 没有时钟线。发送方和接收方各自有一颗时钟晶振，它们必须在通信开始前约定完全相同的波特率（Baud Rate）。常见的波特率有 9600、19200、115200 等。如果双方的时钟频率偏差超过约 10%，接收方就会采错位，数据全乱。

帧格式

空闲状态下 TX/RX 线保持高电平。当需要发送一个字节时：

• 起始位（Start Bit）：1 bit，拉低电平。这是一个"注意，数据来了"的信号。
• 数据位（Data Bits）：5-9 bit，通常 8 bit。LSB（最低位）先发送。
• 奇偶校验位（Parity Bit）：可选 1 bit。通过统计数据中 1 的个数来检测单个 bit 翻转错误。
• 停止位（Stop Bit）：1-2 bit，拉回高电平。标志着一次传输的结束。

最常见的配置叫 "8N1"：8 位数据、无校验、1 位停止。一个字节需要传输 10 个 bit（1 起始 + 8 数据 + 1 停止），效率 80%。

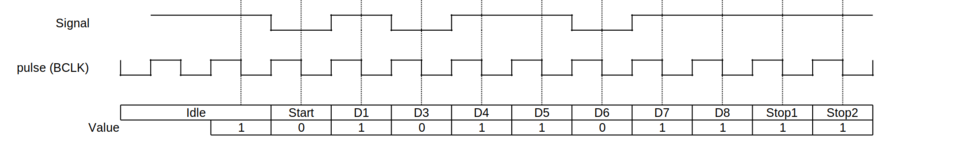

UART 信号时序：空闲高电平 → 起始位（拉低）→ 8 位数据 → 停止位（拉高）。（来源：Wikipedia, CC BY-SA）

双工与拓扑

UART 是全双工的：TX 和 RX 独立工作，可以同时收发。但它是严格的点对点协议——一对 TX/RX 只能连接两个设备。如果你想连第三个设备，就需要第二组 UART 外设。

优缺点

典型应用：GPS 模块、蓝牙模块的 AT 指令接口、调试串口（printf 输出）、MCU 之间的简单数据交换。

SPI（Serial Peripheral Interface，串行外设接口）由 Motorola 在 1980 年代开发，是追求速度的嵌入式通信首选。它的设计哲学很直接：既然一根线传数据太慢，那就用四根线全双工同步传输。

四线结构

• SCK（Serial Clock）：时钟线，由主设备驱动。所有数据传输都踩着这个节拍。
• MOSI（Master Out Slave In）：主设备输出、从设备输入的数据线。
• MISO（Master In Slave Out）：主设备输入、从设备输出的数据线。
• CS/SS（Chip Select / Slave Select）：片选线。每个从设备需要一根独立的 CS 线。主设备拉低某个从设备的 CS 线来选中它。

CS 线的存在意味着：每多挂一个从设备，就得多一根线。3 个从设备需要 6 根线（4 + 2 CS），10 个从设备需要 13 根线。这是 SPI 最大的代价。

SPI 总线拓扑：SCK / MOSI / MISO 三根共享线 + 独立 CS 片选线。（来源：Wikipedia, CC BY-SA）

四种模式：CPOL 与 CPHA

SPI 的灵活性来自两个配置位：

• CPOL（Clock Polarity）：空闲时时钟线是低（0）还是高（1）。
• CPHA（Clock Phase）：数据在时钟的第一个边沿（0）还是第二个边沿（1）采样。

两个 bit 组合出 4 种模式（Mode 0 到 Mode 3）。主从设备必须使用相同的模式，否则数据会错位。Mode 0（CPOL=0, CPHA=0）是最常见的默认配置。

SPI 时序图：SS 片选信号、SCK 时钟、MOSI 和 MISO 数据线。（来源：Wikipedia, CC BY-SA）

为什么 SPI 最快？

SPI 使用推挽（push-pull）驱动，而不是 I2C 的开漏（open-drain）。推挽驱动的上升沿和下降沿都很快，信号完整性好，轻易就能跑到几十 MHz。实际上 SPI 没有定义最大速度——速度受限于走线长度、寄生电容和从设备的响应能力。很多 MCU 的 SPI 可以跑到 40-80 MHz。

而且 SPI 是全双工的：每个时钟周期内，MOSI 和 MISO 同时传输数据。理论上在发送指令的同时就可以接收上一条指令的返回值。

优缺点

典型应用：Flash 存储芯片、SD 卡、TFT LCD 显示屏、高速 ADC/DAC。

I2C（Inter-Integrated Circuit）由 Philips（现 NXP）在 1982 年发明，目标是只靠两根线连接多个芯片。这个目标决定了它的所有设计选择：地址寻址（省掉 CS 线）、开漏输出（总线线与特性）、同步时钟（解决速率匹配问题）。

两线结构

• SDA（Serial Data）：双向数据线。
• SCL（Serial Clock）：由主设备驱动的时钟线。

I2C 总线连接：主设备与从设备的 SDA / SCL 双线连接。（来源：Wikipedia, CC BY-SA）

两根线都是开漏（open-drain）拓扑，需要外接上拉电阻。这意味着任何设备都可以把线拉低，但没有设备能把线主动推高——只能靠上拉电阻缓慢拉高。这个"缓慢"正是限制 I2C 速度的根源：上拉电阻 + 总线寄生电容构成了 RC 时间常数，频率越高信号越模糊。

地址寻址与帧格式

I2C 的核心创新是：每个从设备有一个 7 位地址（后来扩展到 10 位）。主设备不需要为每个从设备拉一根 CS 线，而是在数据帧开头发送地址，只有地址匹配的从设备才会响应。

一个完整的 I2C 传输流程：

• 起始条件（START）：SCL 保持高电平时，SDA 产生一个下降沿。
• 地址帧：7 位从设备地址 + 1 位读/写方向（0=写，1=读）。
• ACK/NACK：被寻址的从设备在第 9 个时钟拉低 SDA 表示确认（ACK）。
• 数据帧：8 位数据 + ACK/NACK，可以连续发送多个字节。
• 停止条件（STOP）：SCL 保持高电平时，SDA 产生一个上升沿。

速度等级

仲裁机制

I2C 支持多主设备。当两个主设备同时想发送数据时，每个主设备在发送 1 的同时采样总线电平。如果它发现总线是 0（说明另一个主设备在发送 0），它就自动退出。这就是"线与"仲裁：0 胜过 1，地址值更低的主设备赢得总线。

优缺点

典型应用：温湿度传感器（BME280）、EEPROM、OLED 显示屏、实时时钟（RTC）、IMU 传感器。

CAN（Controller Area Network，控制器局域网）由 Bosch 公司在 1986 年为汽车工业开发，1993 年成为 ISO 11898 国际标准。它的设计目标只有一个：在电磁噪声极其恶劣的环境中，保证消息的可靠传输。

差分信号

CAN 使用两根线：CAN-High 和 CAN-Low，构成差分信号对。逻辑状态分为"显性"（Dominant，逻辑 0）和"隐性"（Recessive，逻辑 1）：

• 显性：CAN-H ≈ 3.5V，CAN-L ≈ 1.5V，差值约 2V。
• 隐性：CAN-H ≈ CAN-L ≈ 2.5V，差值约 0V。

显性可以覆盖隐性（类似 I2C 的线与），这在仲裁中至关重要。差分信号的抗干扰能力来自一个基本原理：电磁干扰同时耦合到两根线上，但接收端只看两线的电压差。共模干扰被天然抵消。

CAN 总线差分连接：CAN-H 和 CAN-L 双绞线构成差分对。（来源：Wikipedia, CC BY-SA）

帧格式

一个标准 CAN 数据帧（CAN 2.0A）的结构：

非破坏性逐位仲裁

CAN 最精妙的设计。当多个节点同时发送时，每个节点在发送隐性位的同时监听总线。如果它发送了 1（隐性）却检测到 0（显性），说明有优先级更高的消息正在发送，它立即退出发送但继续监听——不破坏正在获胜的消息。

消息 ID 越小，优先级越高。在汽车中，刹车系统的消息 ID 通常比车窗控制的小得多。

五层错误处理

CAN 定义了 5 种错误检测机制：

• 位错误（Bit Error）：发送的位值与监听到的不同。
• 填充错误（Stuff Error）：连续 5 个相同 bit 后必须有 1 个反转 bit（位填充），否则报错。
• CRC 错误：CRC 校验失败。
• 格式错误（Form Error）：帧格式违反规范。
• ACK 错误：发送方在 ACK 槽没有检测到显性位（说明没有接收方确认）。

每个节点维护发送/接收错误计数器。计数超过阈值时节点进入"被动"状态；超过更高阈值则"总线关闭"（Bus-Off），自动脱离网络以保护其他节点。

CAN 的演进

• 经典 CAN：1 Mbps @ 40m，8 字节载荷。
• CAN FD（Flexible Data-rate）：数据段可切换到更高波特率，载荷扩展到 64 字节。
• CAN XL：载荷可达 2048 字节，试图桥接 CAN 和车载以太网之间的间隙。

优缺点

典型应用：汽车 ECU 网络、工业自动化、医疗设备、航天系统。

RS-232（Recommended Standard 232）最早在 1960 年由 EIA 发布，经历了多次修订（最新版 TIA-232-F，1997 年）。它是计算机串口的代名词——在你爷爷的电脑后面那个 9 针或 25 针的梯形接口，就是 RS-232。

一个关键的区分：RS-232 不是数据链路层协议，而是一个电气接口标准。它定义的是电压电平、连接器引脚和信号时序，而帧格式（起始位、数据位、停止位）由 UART 硬件处理。你可以理解为：UART 是大脑，决定数据怎么打包；RS-232 是嘴巴，决定用什么音量说话。

电气特性

RS-232 最显著的特点是它的电压范围：

• 逻辑 1（Mark）：-3V 到 -15V
• 逻辑 0（Space）：+3V 到 +15V

注意这里是负电压表示 1，正电压表示 0，和 TTL 电平（高=1，低=0）正好相反。±3V 到 ±15V 的宽范围设计是为了在长距离传输中抵抗噪声——即使信号衰减了几伏，接收端仍然可以区分 0 和 1。

典型的传输速率：最高 20 kbps（标准规定），实际常用 9600-115200 bps。最大线缆长度约 15 米（在低波特率下可以更长）。

DB-9 连接器

最常用的连接器是 DB-9（9 针 D-Sub），主要引脚：

RTS/CTS 和 DTR/DSR 构成硬件流控（Hardware Flow Control）。当接收缓冲区快满时，接收方可以通过拉低 CTS 告诉对方"暂停发送"，避免数据溢出。

为什么 RS-232 渐渐退场？

RS-232 的局限性在当今看来很明显：点对点拓扑（不能一主多从）、速率低、±12V 的电压在 3.3V 系统中需要电平转换芯片（如 MAX232）、DB-9 连接器体积大。USB 和以太网已经在消费领域全面替代了它。

但在工业 CNC 机床、网络设备控制台、科学仪器等领域，RS-232 仍然是"够用就好"的标配——简单、可靠、调试极方便。

优缺点

典型应用：工业设备控制台、GPS 接收机、调制解调器、老旧打印机、科学仪器。

1-Wire 由 Dallas Semiconductor（现 Maxim Integrated / Analog Devices）开发，是一种只用一根数据线（加地线）就能完成供电和通信的协议。它的哲学是：能省一根线就省一根。

寄生供电

1-Wire 最巧妙的地方：每个从设备内部有一个约 800 pF 的电容。当数据线处于高电平时，电容充电储能；当数据线被拉低进行通信时，设备靠电容里存的电继续工作。这就是"寄生供电"（Parasitic Power）。

所以严格来说，1-Wire 需要两根线：一根数据线，一根地线。但"1-Wire"这个名字强调的是——只有一根信号线承载了所有信息。

时间槽编码

没有时钟线，1-Wire 用精确的时间槽（Time Slot）来编码数据：

• 每个时间槽 60 μs，传输 1 bit。
• 写 1：主设备拉低总线约 1-15 μs，然后释放。总线被上拉电阻拉高。
• 写 0：主设备拉低总线约 60 μs，然后释放。
• 读操作：主设备拉低总线约 1 μs 后释放，然后从设备通过拉低或不拉低总线来返回数据。

1-Wire 协议时序图：复位脉冲 + 存在脉冲 + 读写时间槽。（来源：Wikipedia, CC BY-SA）

初始化与设备发现

通信总是从复位/存在检测脉冲开始：

• 主设备拉低总线 480 μs（复位脉冲）。
• 释放总线后，所有从设备在 15-60 μs 后拉低总线 60-240 μs（存在脉冲）。

每个 1-Wire 设备出厂时烧录了一个全球唯一的 64 位 ROM ID。主设备通过搜索算法（Binary Search）逐一发现总线上所有设备的 ID，然后针对特定 ID 进行通信。

速度

标准模式 16.3 kbps，超速模式（Overdrive）约 163 kbps。在硬件通信协议中属于最慢的一档，但胜在线数最少。

优缺点

典型应用：DS18B20 温度传感器、iButton 电子钥匙、Apple MagSafe 电源识别、Dell 笔记本电源适配器通信。

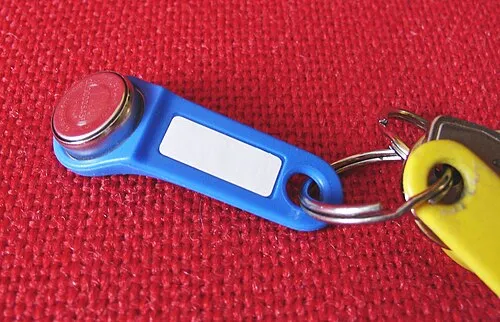

iButton 是 1-Wire 协议的典型应用，内嵌 1-Wire 芯片封装在不锈钢胶囊中。（来源：Wikipedia, CC BY-SA）

经过前六章的逐一拆解，现在把六种协议放在一起，从几个关键维度做横向对比。

核心参数一览

选型决策树

面对一个新项目，可以按以下逻辑快速锁定候选协议：

• 场景：高速数据传输（Flash、LCD、ADC）→ SPI，没有其他选择能在这个速度区间竞争。
• 场景：多设备共享总线（多个传感器挂在同一组线）→ I2C，两根线搞定，地址寻址省空间。
• 场景：简单点对点（MCU 对 MCU、GPS 模块、调试口）→ UART，最简单最通用。
• 场景：恶劣电磁环境（汽车、工业、电机旁）→ CAN，差分信号 + 五层错误处理。
• 场景：长距离有线通信（设备间 >10m）→ CAN 或 RS-232（如果只需点对点）。
• 场景：极度受限的引脚（只剩 1 个 GPIO）→ 1-Wire，一根线也能通信。

跳出协议规范的表格，回到一个更本质的问题：当 MCU 的一个 GPIO 引脚从 0 变到 1 的那一瞬间，铜线上到底发生了什么？

假设你用的是 I2C 的 SDA 线。MCU 的 GPIO 输出级是一个 MOSFET，接到开漏配置。当 MOSFET 关断时，上拉电阻（典型值 4.7 kΩ）通过 VCC 给总线充电。但总线上还有寄生电容——PCB 走线、连接器、每个从设备的输入引脚都会贡献几 pF。假设总寄生电容为 100 pF。

RC 时间常数 τ = R × C = 4700 × 100×10⁻¹² = 470 ns。信号从低变到高需要大约 3τ（达到 95%）= 1.41 μs。这直接限制了你 I2C 总线能跑的最快速度——如果时钟周期小于信号上升时间，方波就变成了锯齿波，接收端采样到的值就不可靠了。

这就是为什么 I2C 在快速模式下需要减小上拉电阻（如 1 kΩ）——更小的 R 意味着更快的上升沿。但更小的 R 也意味着更低的功耗效率和更高的静态电流。

这个 RC 模型在所有协议中都适用。SPI 用推挽驱动，MOSFET 主动拉高和拉低，等效电阻很小（几十 Ω），所以上升/下降沿极快。CAN 用差分信号，接收端只看两线差值，即使共模信号变形了也不影响数据判定。1-Wire 用 800 pF 的寄生电容做储能，时间槽的精确控制要求主设备的时序延迟误差不超过 1 μs。

理解了这些物理层的细节，你在调试示波器上看到的波形就不再是一团乱麻，而是每个协议设计选择的物理体现。
