图像压缩论文精读（十三）：DiffJSCC，扩散模型辅助的高真实感无线图像传输

2026/05/21 11:04:37

Paper · 论文信息

这篇论文解决什么问题？

Diffusion-Aided Joint Source Channel Coding For High Realism Wireless Image Transmission（Yang, Liu, Wang, Kim）提出了 DiffJSCC：一个把 Deep JSCC 初始重建 和 Stable Diffusion 条件生成 结合起来的无线图像传输框架。

传统 DeepJSCC 能避免 JPEG/BPG + LDPC 等分离式系统在低 SNR 下的 cliff effect，但它通常用 MSE、SSIM、MS-SSIM 优化，低码率下容易输出模糊图像。DiffJSCC 的出发点是 perception-distortion trade-off：像素保真和感知真实度不是同一个目标。

一句话：DiffJSCC 把无线图像传输的接收端从“像素回归器”升级成“受信道条件控制的生成式先验解码器”。

论文链接：arXiv:2404.17736；代码：mingyuyng/DiffJSCC。

Terms · 术语速查

读本文前你需要知道的概念

术语	含义	类比/例子
JSCC（联合信源信道编码）	把图像压缩和信道纠错合并成一个端到端系统	传统方式像先打包再贴快递单，JSCC 像直接在包裹上写地址
Deep JSCC	用神经网络实现 JSCC，编码器把图像直接映射为复数信道符号	编码器是一个“会抗噪的压缩器”
复数信道符号	无线物理层的传输单位，每个符号是 I/Q 两路信号的数学表示 $$y=a+jb$$	就像在二维平面上发一个点 $$(a,b)$$ ，复数只是方便的写法
CSI（信道状态信息）	描述当前信道条件，包括 SNR $\gamma$ 和信道增益 $$h$$	就像知道当前路况（堵车程度），可以据此调整行驶策略
SNR $\gamma$	信噪比，信号功率与噪声功率的比值	SNR 高 = 安静房间说话；SNR 低 = 演唱会现场说话
CBR $\rho$	Channel Bandwidth Ratio，每个像素平均消耗多少信道符号	$\rho$ 越小，压缩越激进，传输越快但重建越难
Cliff Effect（悬崖效应）	传统系统 SNR 低于阈值后，质量断崖式下降	就像考试 60 分及格，59 分和 1 分的效果一样差
MSE / PSNR	像素级失真/保真度指标	PSNR 高 = 每个像素都接近原图，但可能整体看起来模糊
LPIPS / FID	感知质量指标，衡量“看起来真不真”	LPIPS 低 = 人眼觉得像；FID 低 = 生成图像分布接近真实分布
Stable Diffusion	Latent Diffusion Model，在 VAE latent 空间中做扩散去噪的生成模型	就像一个“会画画的去噪器”：从纯噪声开始，逐步去噪出清晰图像
ControlNet	给预训练扩散 UNet 增加可训练控制分支的架构	就像给画家一个“参考图”，画家在参考图的约束下自由创作
Intermediate Guidance（中间引导）	在扩散去噪过程中，把中间估计拉向初始重建	$\lambda$ 越大，画家越忠实于参考图； $\lambda=0$ ，画家完全自由发挥

DeepJSCC 为什么输出复数？无线通信的物理层传输单位是复数基带符号（I/Q 两路实信号的数学表示）。每个信道使用传一个复数

$y = a + jb$

，实部和虚部分别对应同相和正交分量。DeepJSCC 编码器直接输出复数符号，是为了对接无线信道模型

\hat{y} = hy + n

，避免额外的调制映射。代码实现中，CNN 输出前后两半通道，前半为实部、后半为虚部。

Background · 相关工作

从 DeepJSCC 到生成式 JSCC

传统无线图像传输一般是两段式：先用 JPEG/BPG 压缩，再用 LDPC/Polar 等信道编码纠错。它的问题是压缩码流对 bit error 极其敏感，一旦信道编码无法完全纠错，图像质量会断崖式下降。

DeepJSCC 用神经网络自编码器直接把图像映射到复数信道符号，把压缩和抗噪声合并成一个端到端学习问题。后续工作扩展出反馈、OFDM、MIMO、Swin Transformer、adaptive rate control 等方向。

但这些方法大多仍以 MSE/PSNR/MS-SSIM 为主目标。低码率下，MSE 最安全的输出常常是“平均化”的模糊图。GAN-JSCC 试图用 PatchGAN 改善纹理，但 GAN 在信道条件变化下训练不稳。Yilmaz et al. 的 zero-shot diffusion JSCC 用 DDNM 后处理 JSCC 初始重建，但条件单一，当初始重建严重失真时约束不足。

路线	生成先验	条件来源	优点	问题
DeepJSCC	无	接收符号	抗噪声，无 cliff effect	低码率下模糊
DeepJSCC-adv	GAN	图像特征	纹理更锐	训练不稳，FID 改善有限
Yilmaz et al.	DDNM diffusion	初始重建	zero-shot 简洁	条件单一
DiffJSCC	Stable Diffusion	空间 + 文本 + CSI	真实感强，下游语义更好	推理重，可能 hallucinate

Method · 总体架构

两阶段：先粗重建，再条件生成

DiffJSCC 的 pipeline 很清晰：

发送端用 JSCC encoder 把图像编码为复数信道符号。
符号经过 AWGN 或 Rayleigh fading 信道。
接收端用 JSCC decoder 得到初始重建图像 $\hat{x}$ 。
从 $\hat{x}$ 提取空间特征 $$f_v$$ 和文本特征 $$f_t$$ 。
把 $f_v,f_t,h,\gamma$ 组成条件集合，控制 Stable Diffusion 去噪生成最终图像。

关键点：扩散模型不是直接处理接收符号，也不是从加噪原图恢复。推理时它从纯高斯 latent 噪声开始采样，JSCC 初始重建只是作为 ControlNet 的 spatial hint 和 optional guidance target。

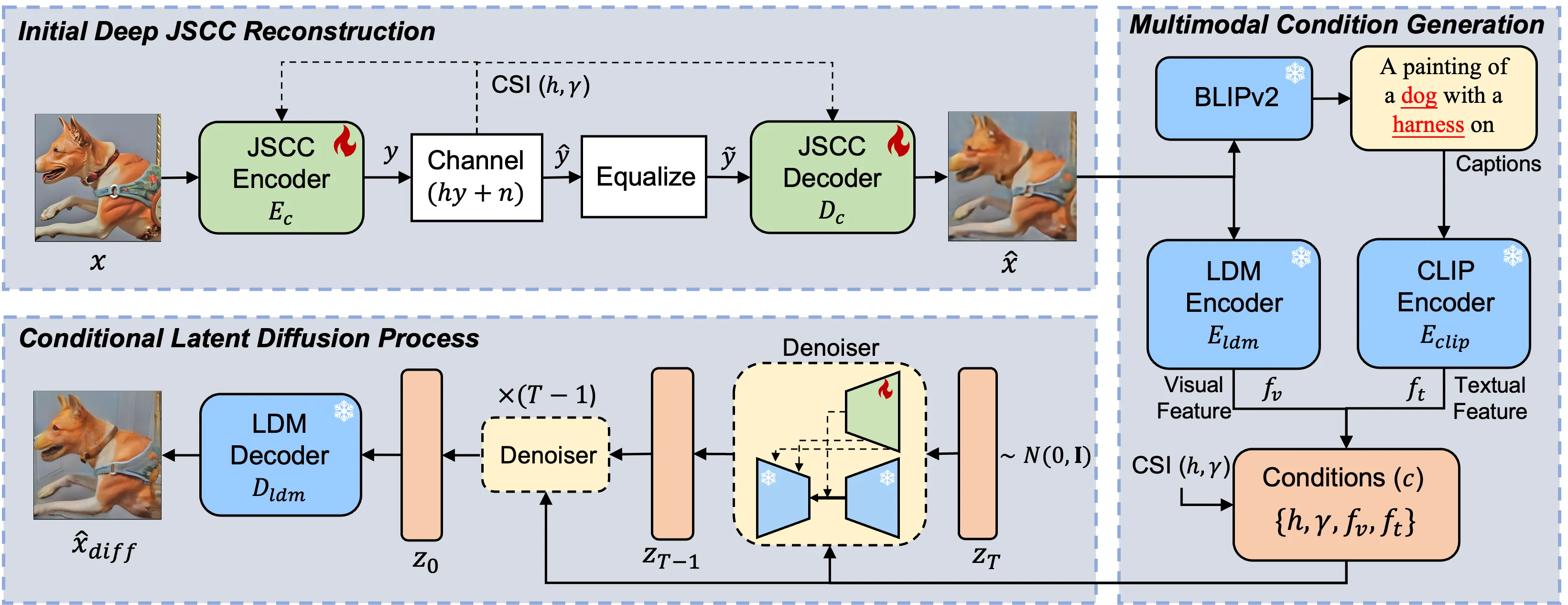

DiffJSCC 总体框架：JSCC 初始重建、多模态条件生成和条件 latent diffusion。来源：官方 GitHub 仓库。

Stage 1 · JSCC

Initial Deep JSCC Reconstruction

输入图像为 $x\in\mathbb{R}^{C\times H\times W}$ ，JSCC encoder $$E_c$$ 生成 $$K$$ 个复数信道符号。传输率定义为：

\rho = \frac{K}{C\times H\times W}.

发送符号需要满足平均功率约束：

y = \sqrt{K\bar{P}}\frac{\tilde{y}}{\sqrt{\tilde{y}'\tilde{y}}}.

信道模型为：

\hat{y}=hy+n,\quad n\sim\mathcal{CN}(0,\sigma^2I_K).

其中 AWGN 下 $$h=1$$ ，Rayleigh fading 下 $$h$$ 是复数随机增益。SNR 为：

\gamma=\frac{\bar{P}\mathbb{E}[|h|^2]}{\sigma^2}.

接收端先均衡：

\tilde{y}=\frac{h^*}{|h|^2}\hat{y}.

然后解码：

y=E_c(x,h,\gamma),\quad \hat{x}=D_c(\hat{y},h,\gamma).

第一阶段仍用 MSE 训练：

\mathcal{L}_{JSCC}=\mathbb{E}_{x,h,n}\left[\lVert x-\hat{x}\rVert_2^2\right].

作用：这一阶段不追求最终真实感，而是给扩散模型提供一个内容大致对齐、空间结构可靠的初始锚点。

Stage 2 · Conditions

多模态条件：

f_v, f_t, h, \gamma

DiffJSCC 不只把初始图像作为条件，而是构造一个多模态条件集合：

\bar{c}=\{f_v,f_t,h,\gamma\}.

空间条件来自 Stable Diffusion 的 VAE encoder：

f_v = E_{ldm}(\hat{x}),\quad f_v\in\mathbb{R}^{4\times H/8\times W/8}.

它提供布局、低频结构和物体位置，是 fidelity anchor。

文本条件由 BLIP2 对初始重建生成 caption，再经 CLIP text encoder 编码：

f_t=E_{clip}(E_{blip}(\hat{x})),\quad f_t\in\mathbb{R}^{77\times768}.

即使 $\hat{x}$ 模糊，caption 往往还能抓住 lighthouse、house、parrot 等关键词，帮助扩散模型恢复物体级语义。

信道条件包括 SNR $\gamma$ 和 channel gain $$h$$ 。它们告诉 denoiser 当前初始重建有多可信。低 SNR 时，模型应更多依赖生成先验和文本语义；高 SNR 时，可以更相信 $\hat{x}$ 的细节。

Diffusion · 条件扩散

ControlNet 如何接管 Stable Diffusion

标准 latent diffusion 的前向加噪为：

z_t=\sqrt{\bar{\alpha}_t}z_0+\sqrt{1-\bar{\alpha}_t}\epsilon.

标准 LDM 噪声预测损失是：

\mathcal{L}_{ldm}=\mathbb{E}_{z_0,c,t,\epsilon}\left\lVert\epsilon-\epsilon_\theta(\sqrt{\bar{\alpha}_t}z_0+\sqrt{1-\bar{\alpha}_t}\epsilon,c,t)\right\rVert_2^2.

DiffJSCC 把条件 $$c$$ 换成多模态信道条件 $\bar{c}$ ：

\mathcal{L}_{diff}=\mathbb{E}_{z_0,\bar{c},t,\epsilon}\left\lVert\epsilon-\epsilon_\theta(\sqrt{\bar{\alpha}_t}z_0+\sqrt{1-\bar{\alpha}_t}\epsilon,\bar{c},t)\right\rVert_2^2.

实现上，论文冻结 Stable Diffusion 2.1-base 的主 UNet，训练一个 ControlNet 风格的控制模块。控制模块把当前 noisy latent $$z_t$$ 和空间特征 $$f_v$$ 拼接，把 SNR embedding 加到 diffusion time embedding 中，并把文本特征 $$f_t$$ 作为 cross-attention 条件。

Guidance · 保真约束

Intermediate Guidance：在真实感和保真度之间调 λ

扩散模型可能生成“看起来真实但不是原图”的内容。为降低内容漂移，论文加入可选 intermediate guidance。先根据当前 $$z_t$$ 估计 clean latent：

\tilde{z}_0=\frac{z_t-\sqrt{1-\bar{\alpha}_t}\epsilon_\theta(z_t,\bar{c},t)}{\sqrt{\bar{\alpha}_t}}.

再把它向空间条件 $$f_v$$ 拉近：

\hat{z}_0=\tilde{z}_0-\frac{\lambda}{C_lH_lW_l}(\tilde{z}_0-f_v).

当 $\lambda=0$ 时，模型自由生成，感知质量通常最好；当 $\lambda$ 增大时，输出更贴近 JSCC 初始重建，PSNR/MS-SSIM 通常上升，但 LPIPS/FID 可能变差。CelebAHQ 实验显示，在存在 domain gap 时，适当增大 $\lambda$ 可以抑制 artifact。

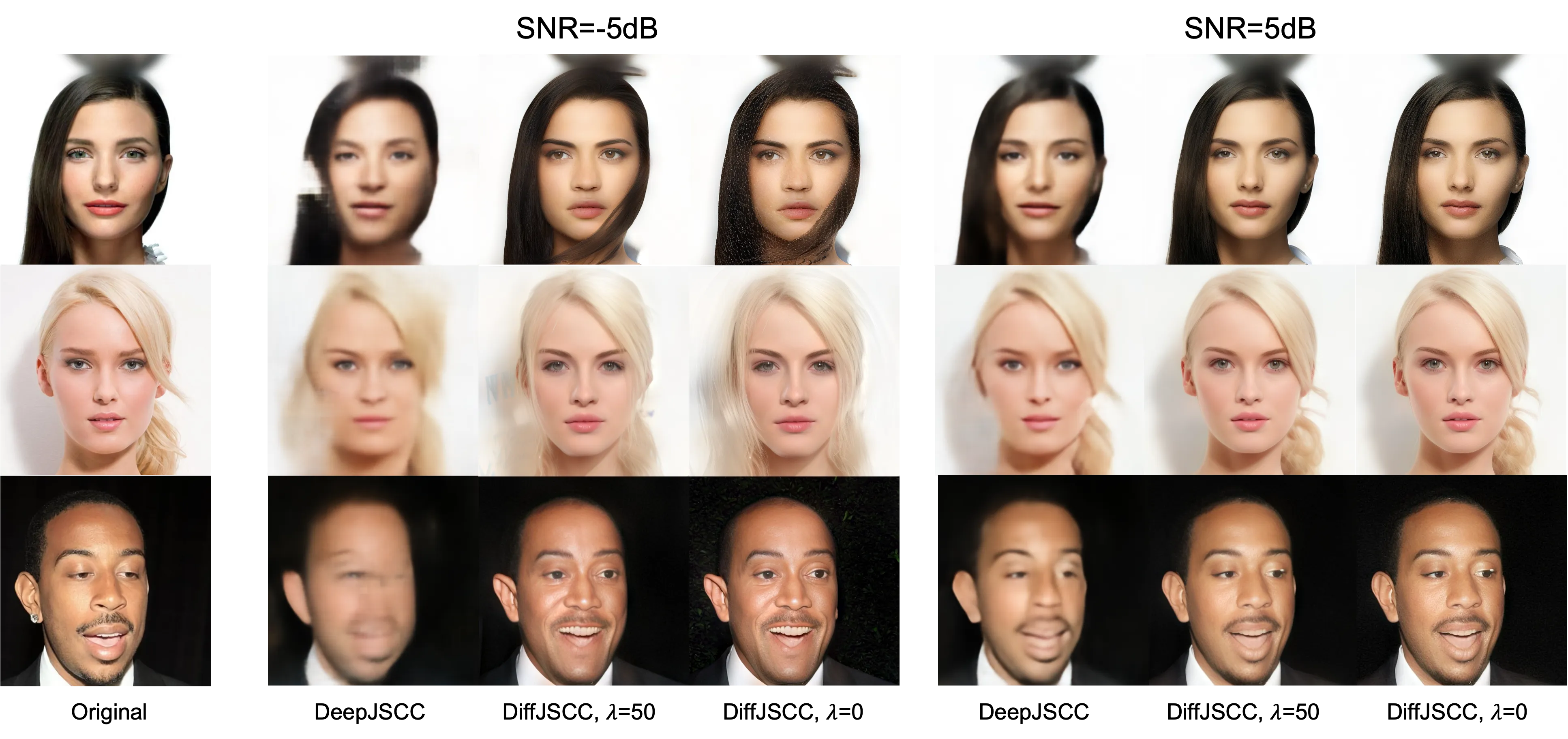

CelebAHQ 人脸图像在极低码率和低 SNR 下的可视化结果。人脸场景也展示了 domain gap 与 intermediate guidance 的必要性。来源：官方 GitHub 仓库。

Code · 代码映射

仓库结构与推理数据流

代码已下载到本地：~/Org/perturbed-transmission/repos/DiffJSCC。核心文件如下：

文件	对应模块	作用
`model/deepjscc_cnn.py`	JSCC encoder/decoder	CNN 版 JSCC，含复数信道、功率归一化、AWGN/Rayleigh
`model/deepjscc_swin.py`	SwinJSCC	Swin 版初始重建模型
`model/cldm.py`	ControlLDM / ControlNet	核心条件扩散实现
`model/cond_fn.py`	Intermediate guidance	MSEGuidance，采样时拉近初始重建
`model/spaced_sampler.py`	采样器	把 1000-step diffusion 压缩到指定 steps
`inference_cldm.py`	推理入口	串联 JSCC → BLIP2 → diffusion → metric

推理流程：输入图像先 resize 到 512 并 pad 到 64 的倍数；preprocess_model 固定 SNR 后执行 encode → channel simulation → decode 得到 img_init；BLIP2 从 img_init 生成 caption；CLIP 得到文本条件；SpacedSampler 从纯高斯 latent 开始采样；最后用 wavelet/adain 做颜色校正，再 crop/resize 回原图尺寸。

运行坑点：依赖较旧，要求 PyTorch 1.13.1 + CUDA 11.6；BLIP2-opt-2.7b 内存压力大；代码中部分 metric 仍有 .cuda() 调用，CPU/MPS 复现需要改。

Training · 训练设置

数据集、SNR 与训练超参数

用途	数据集	规模	尺寸
通用图像训练	OpenImages	约 300,000 张	随机 crop 256×256
通用图像测试	Kodak	24 张	768×512
语义分割测试	ADE20K val	2000 张	原文未统一说明
人脸训练	CelebAHQ	27,000 张	512×512
人脸测试	CelebAHQ	3,000 张	512×512

JSCC 第一阶段使用 Adam，初始学习率 $10^{-3}$ ，余弦退火到 $10^{-5}$ ，训练 100,000 iterations；通用图像 batch size 32，人脸 batch size 16。Control module 基于 Stable Diffusion 2.1-base，学习率 $10^{-4}$ ，训练 25,000 iterations。论文称 control module batch size 16，但仓库 CLDM_OpenImage_train.yaml 中为 8，复现时需要核对。

通用图像 SNR 在 [0,14] dB 中采样；人脸场景论文描述为 [-5,5] dB。推理通常使用 50-step spaced DDPM 作为效率和质量的折中。

Experiments · 实验结果

低码率下的感知质量优势

论文使用 PSNR、MS-SSIM 衡量失真，用 LPIPS、FID 衡量感知质量，用 mIoU 衡量语义分割下游任务。

场景	结果	含义
Kodak, AWGN 1dB, ρ=1/384	DiffJSCC FID=117.9；BPG+Capacity FID=165.4 且 ρ=0.0377	14× 更少符号，FID 仍好 28.7%
Kodak, ρ=0.0026	FID 相比 DeepJSCC 提升 64.3%，相比 BPG+Capacity 提升 70.7%	极低码率下生成先验优势明显
AWGN, ρ=1/384	LPIPS 提升 41.4%，FID 提升 56.7%	相比标准 DeepJSCC
AWGN, ρ=1/96	LPIPS 提升 43%，FID 提升 53.2%	高一点码率仍有效
ADE20K, ρ=1/384	FID 降低 69.2%，mIoU 提升 52.5%	不只是好看，下游语义也更好
CelebAHQ, λ=50, ρ=1/768	LPIPS 相比 InverseJSCC 提升 15.9%	人脸极低码率有效

值得注意的是，DiffJSCC 不一定提升 PSNR/MS-SSIM。它的目标是更好的 perceptual quality 和 semantic utility，而非逐像素复原。

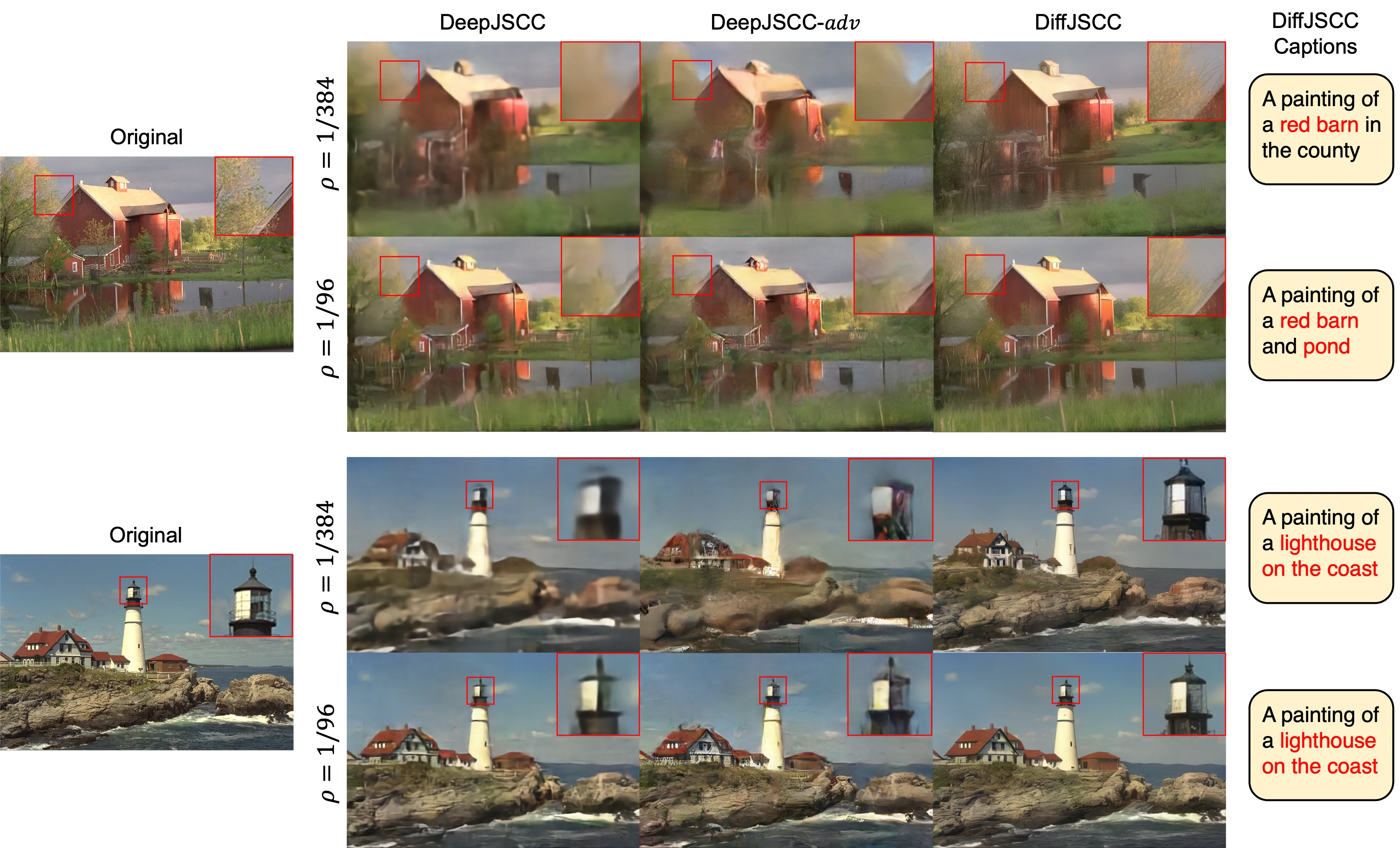

Kodak 图像在低码率、低 SNR 条件下的重建对比。DiffJSCC 的优势主要体现在纹理真实感和语义结构保留。来源：官方 GitHub 仓库。

Ablation · 消融

文本和 SNR 条件真的有用吗？

消融实验显示，仅用空间特征 $$f_v$$ 效果有限。加入 SNR 信息后，平均 FID 改善约 2%，低 SNR 时更明显。再加入文本 prompt $$f_t$$ 后，FID 额外改善 4.3%。如果 caption 来自无失真原图，提升更大，说明文本条件有较高上限。

采样步数方面，25 → 50 steps 提升明显，50 → 100 steps 收益下降。SNR=13dB 时，25 → 50 steps 带来 LPIPS 0.02、FID 6.5 的改善；50 → 100 steps 只带来 LPIPS 0.004、FID 2.5 的改善。

Implication · 电缆缺陷图像

迁移到工业缺陷传输时要小心什么？

DiffJSCC 对电缆缺陷图像传输很有启发：工业现场常有低码率、强干扰、边缘设备能耗受限等问题，而 DiffJSCC 把复杂计算放在接收端，发送端几乎不增加负担。

但不能直接照搬。自然图像中“好看”的纹理补全，在电缆缺陷场景中可能是危险的。裂纹、腐蚀、放电痕迹往往是细小异常，Stable Diffusion 的自然图像先验可能把它们当噪声修掉，或者生成并不存在的伪缺陷。

研究启发：保留 DiffJSCC 的两阶段结构，但把条件和损失改成 defect-aware。比如加入缺陷 mask、边缘图、高频纹理特征、检测/分割 backbone feature loss，并用 mIoU、边缘 F1、异常检测 AUC 等任务指标替代单纯 FID/LPIPS。

对于电缆缺陷传输，核心目标不是“生成最自然的电缆图像”，而是“在强干扰信道下保留任务关键异常”。这正是 DiffJSCC 后续可拓展的研究空白。

Conclusion · 结论

从通信恢复到生成式后验推断

DiffJSCC 的真正意义在于：它把无线图像传输的接收端定义为一个 posterior generative decoder。信道传来的不再是必须逐像素还原的压缩码流，而是约束大规模视觉先验的条件。接收端根据粗重建、文本语义和信道状态，从自然图像先验中采样一个语义一致、视觉真实的图像。

这代表了 Deep JSCC、语义通信、生成式压缩和扩散模型的一次汇合。它非常适合低码率、低 SNR、语义任务优先的场景；但在医学、工业缺陷、遥感异常等要求事实细节保真的任务中，需要额外的任务约束来防止 hallucination。
