JeelizFaceFilter 源码解读：纯 WebGL 跑神经网络的实时人脸追踪库

AR 人脸滤镜——给脸戴上虚拟眼镜、面具、动态妆容——背后都需要一个能力：实时知道脸在画面里的哪个位置、朝向如何。传统做法要么把视频流传到服务端跑模型（有延迟、有隐私顾虑、有带宽成本），要么依赖体积庞大的 WASM/原生 SDK。

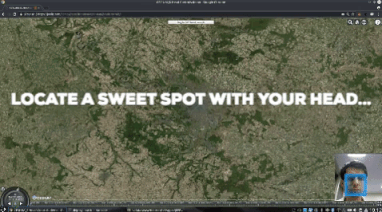

官方演示：库实时输出人脸的位置、缩放与三轴旋转，3D 内容据此叠加到脸上（图片来源：项目 README）

JeelizFaceFilter 是一个 JavaScript/WebGL 的轻量实时人脸检测与追踪库，专为增强现实人脸滤镜设计。它从 WebRTC 摄像头视频流中实时检测人脸，输出可直接驱动 3D 引擎的姿态参数。

它的核心特性可以归纳为：

• WebGL Deep Learning：神经网络推理跑在 GPU 上，精度自适应——硬件越好，每秒处理的检测越多。
• 多脸追踪：最多同时检测并追踪 8 张人脸。
• 完整姿态输出：位置、缩放、三轴旋转（rx/ry/rz），外加表情系数（如张嘴程度）。
• 引擎无关：通过 helper 适配层对接 THREE.js、BABYLON.js、A-FRAME，也支持 Canvas2D、CSS3D 这类更轻量的渲染方式。
• 鲁棒性：对各种光照条件稳定，支持 HD 视频，移动端友好。

仓库地图

仓库结构清晰，按"核心库 / 适配层 / 模型 / 演示"四块组织：

整个系统可以分成五层：底层是 GPU 上的神经网络推理，往上是统一的数据契约 detectState，再往上是各引擎的适配层，最终落到具体的 3D 渲染。库本身只负责前两层，适配与渲染交给 helper 和宿主应用。

graph TD
    Cam["摄像头 (WebRTC)"] --> Video["videoTexture
WebGL 视频纹理"]
    Video --> NN["神经网络推理
(WebGL Shader, GPU)"]
    NN --> State["detectState
detected / x / y / s / rx / ry / rz / expressions"]
    State --> Helper["引擎适配层
JeelizThreeHelper / Babylon / Canvas2D"]
    Helper --> Engine["3D 引擎
THREE.Object3D 等"]
    Engine --> Scene["AR 场景渲染"]

    style NN fill:#e3f2fd
    style State fill:#fff3e0
    style Helper fill:#e8f5e9


主调用链：一次检测如何流动

使用方只需调用 JEELIZFACEFILTER.init() 并传入回调。初始化完成后，库进入渲染循环，每一帧都把最新的 detectState 通过 callbackTrack 交还给应用：

sequenceDiagram
    participant App as 应用代码
    participant FF as JEELIZFACEFILTER
    participant GPU as WebGL / GPU
    participant Helper as ThreeHelper

    App->>FF: init({canvasId, NNCPath,
callbackReady, callbackTrack})
    FF->>GPU: 加载 NN_DEFAULT.json
编译着色器
    FF-->>App: callbackReady(errCode, spec)
    loop 每一渲染帧
        GPU->>GPU: 视频纹理 → 神经网络推理
        GPU-->>FF: 原始检测结果
        FF->>FF: 稳定化 (floating average)
        FF-->>App: callbackTrack(detectState)
        App->>Helper: detect(detectState)
        Helper->>Helper: 映射到 Object3D
position/rotation/scale
    end


最简上手：30 行跑通人脸框

官方 Canvas2D demo 是理解 API 的最佳起点——它不引入任何 3D 引擎，只在脸周围画一个黄色边框：

JEELIZFACEFILTER.init({
  canvasId: 'jeeFaceFilterCanvas',
  NNCPath: '../../../neuralNets/',  // NN_DEFAULT.json 所在目录
  callbackReady: function(errCode, spec){
    if (errCode){ console.log('ERROR =', errCode); return; }
    CVD = JeelizCanvas2DHelper(spec);
    CVD.ctx.strokeStyle = 'yellow';
  },
  // 每一渲染帧都会被调用：
  callbackTrack: function(detectState){
    if (detectState.detected > 0.8){          // 置信度阈值
      const faceCoo = CVD.getCoordinates(detectState);
      CVD.ctx.clearRect(0, 0, CVD.canvas.width, CVD.canvas.height);
      CVD.ctx.strokeRect(faceCoo.x, faceCoo.y, faceCoo.w, faceCoo.h);
      CVD.update_canvasTexture();
    }
    CVD.draw();
  }
});

来源：demos/canvas2D/faceTrack/main.js

整个库与外界沟通的唯一接口，就是回调里那个 detectState 对象。它把"脸在哪、多大、怎么转、表情如何"压缩成一组归一化数值：

有一个容易踩坑的设计细节，README 专门强调过：这个对象的引用在每帧之间不变，是出于内存优化考虑而复用的。如果你想把某一帧的值留到回调之外使用，必须拷贝属性值，而不能持有对象引用，否则下一帧的数据会覆盖它。

多脸模式下，detectState 变成一个数组，长度等于最大检测人脸数，每个元素都是上面这个结构。

库只输出 2D 视口里的归一化坐标（x/y/s）和旋转角，那么如何把一个 3D 物体（比如一副眼镜）准确"贴"到脸上？答案在 JeelizThreeHelper.js 的 render() 里——它用相机的视场角（FoV）做反投影，把 2D 检测窗口换算成视图坐标系下的 3D 位置。

核心思路是：检测窗口的尺寸 s 反映了脸到相机的距离——窗口越大、脸越近、深度越小。结合相机 FoV 就能解出深度 D，再用 x/y 投影出横纵坐标：

// tan(水平 FoV / 2)
const halfTanFOVX = Math.tan(camera.aspect * camera.fov * Math.PI/360);

// 检测窗口相对宽度
const W = detectState.s * _scaleW;
// 立方体前表面到相机的距离（窗口越大 → 距离越近）
const DFront = 1 / (2 * W * halfTanFOVX);
const D = DFront + 0.5;  // 单位立方体中心到相机的距离

// 由归一化 x/y 反投影出视图坐标系下的 3D 坐标
const z = -D;  // 视图坐标系 Z 朝后，故取负
const x = detectState.x * _scaleW * D * halfTanFOVX;
const y = detectState.y * _scaleW * D * halfTanFOVX / _canvasAspectRatio;

// 三轴旋转：注意欧拉顺序为 "ZYX"
threeCompositeObject.rotation.set(
  detectState.rx + _settings.rotationOffsetX,
  detectState.ry,
  detectState.rz, "ZYX");
threeCompositeObject.position.applyEuler(threeCompositeObject.rotation);
_threeTranslation.set(x, y + pivotOffsetY, z + pivotOffsetZ);
threeCompositeObject.position.add(_threeTranslation);

来源：helpers/JeelizThreeHelper.js 的 render()（已精简注释）

这段代码是"引擎适配层"的精华：库负责检测，helper 负责把检测结果翻译成具体引擎（这里是 THREE.js）能理解的 position / rotation。换一个引擎，只需重写这层翻译，库本身一行不动。

库的招牌技术是 Jeeliz 自研的 WebGL Deep Learning：神经网络不是用 WASM 或 CPU 跑，而是把权重和前向计算编译成 WebGL 着色器，借助 GPU 的并行能力推理。这也是它对 WebGL 能力有硬性要求的原因：

• 有 WebGL2 时直接用，无需额外扩展；
• 只有 WebGL1 时，必须支持 OES_TEXTURE_FLOAT 或 OES_TEXTURE_HALF_FLOAT 扩展（浮点纹理用于承载中间计算）；
• 两者都不满足，则判定设备不兼容，回调返回 GL_INCOMPATIBLE。

神经网络的原始输出是有噪声的——直接用会导致 3D 内容抖动。库内置了一套稳定化机制：先算一个稳定因子 k（0~1），k 接近 0 表示检测质量差或用户在快速运动，此时偏向响应速度；k 接近 1 表示检测稳定、用户基本不动，此时偏向平滑。两次检测之间按 k 推出的混合系数 alpha 做浮动平均（默认 alphaRange = [0.05, 1.0]），在"跟手"和"不抖"之间动态权衡。

优点

• 极致轻量：112KB、零依赖，对加载性能和隐私都友好，视频帧不出浏览器。
• 清晰的分层：核心检测库与引擎适配层彻底解耦，detectState 作为稳定契约，新增引擎成本极低。
• API 极简：一个 init() 加两个回调即可跑通，上手门槛低。

局限与复现风险

• 依赖 WebGL 浮点纹理：老旧设备或受限的 WebGL1 环境可能直接不兼容。
• 模型黑盒：神经网络以 JSON 权重形式提供，库聚焦推理，训练/精度细节不开放。
• 对象引用复用：detectState 引用不变这一优化，对不熟悉的使用者是隐蔽的陷阱。

可迁移经验

• 用一个稳定的数据契约解耦上下游：detectState 让"检测"和"渲染"互不感知，是适配多引擎的关键。
• 把"响应 vs 稳定"参数化：随质量自适应的浮动平均，适用于任何实时信号驱动 UI 的场景。
• 把重计算下沉到 GPU：当目标平台是浏览器、又要避免服务端往返时，WebGL 着色器是值得考虑的推理载体。
