MiniMind-V：从 0 构建多模态视觉语言模型

2026/05/19 14:21:00

Chapter 0

项目定位与背景

MiniMind-V 是一个极简多模态视觉语言模型（VLM，Vision-Language Model）开源项目。核心目标：用最低成本实现多模态对话能力。最小版本参数量仅 GPT3 的约 1/2600，单张 NVIDIA RTX 3090 即可完成训练和推理。

什么是 VLM？

VLM（Vision-Language Model）让大语言模型同时理解图像和文本。传统 LLM 输入输出都是文本；VLM 在此基础上增加了视觉感知能力——给定一张图片，模型可以回答关于这张图片的问题，或者根据图片内容进行对话。

当前主流 VLM 架构分为两条路线：架构融合派（如 LLaVA，用 Projector 连接视觉编码器和 LLM）和语言模型多模态扩展派（如 GPT-4V，让 LLM 原生支持图像 token）。MiniMind-V 属于第一种，用极简的方式复现了这条路线的核心设计。

「用乐高拼出一架飞机，远比坐在头等舱里飞行更让人兴奋！」

—— MiniMind-V 项目作者

Chapter 1

核心架构总览

MiniMind-V 的架构可以概括为三段式管线：

数据流：图像 → SigLIP2 Vision Encoder（冻结）→ MLP Projector → 视觉 Token 序列 → 与文本 Token 拼接 → MiniMind LLM（主干语言模型）→ 预测下一个 Token

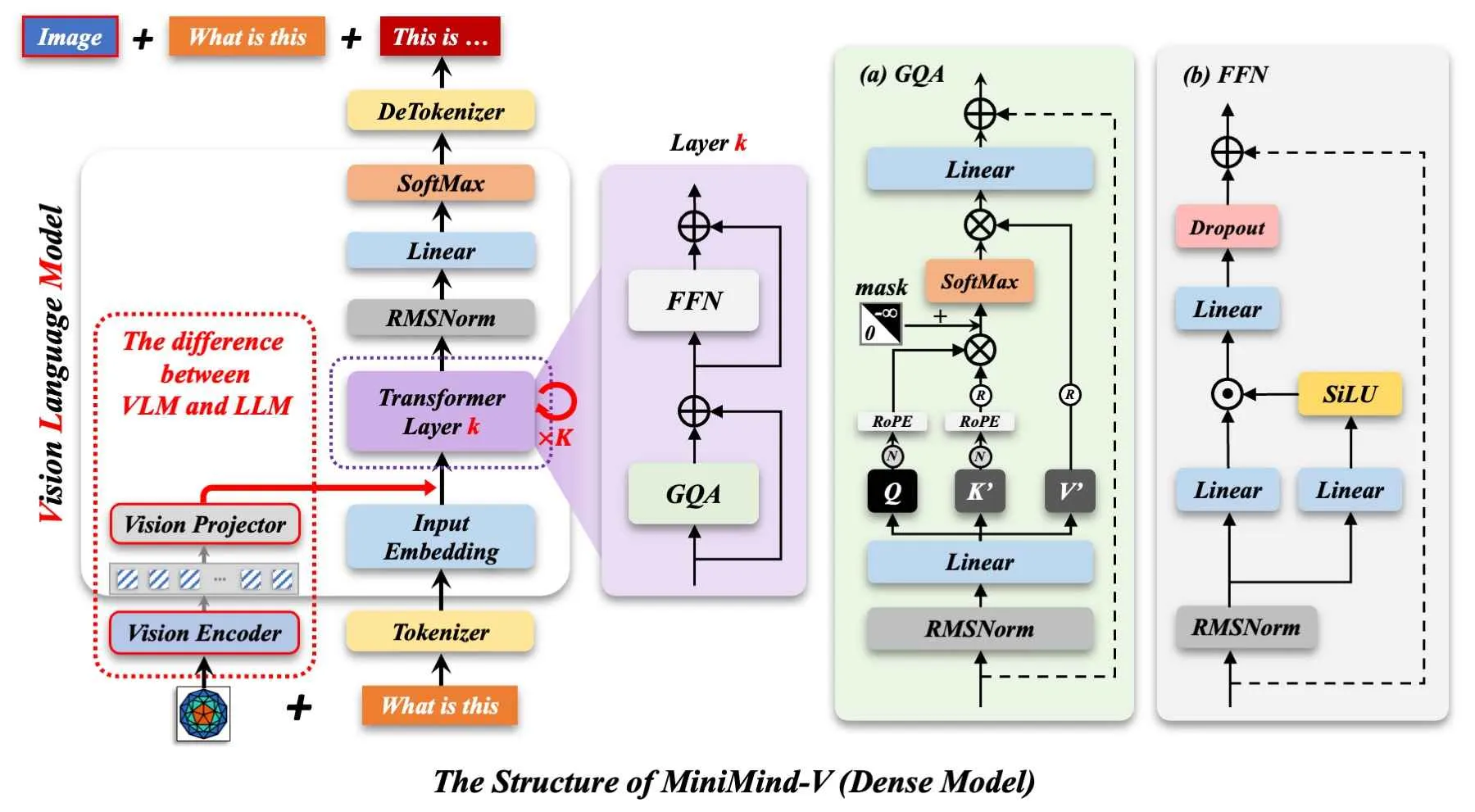

MiniMind-V Dense 架构：Vision Encoder + MLP Projector + MiniMind LLM

组件	模型	参数量	状态
Vision Encoder	SiglipVisionModel (siglip2-base-p32-256-ve)	~95M	冻结，仅提取特征
Projector	MLP（2 层 Linear + GELU + LayerNorm）	~1M	可训练
LLM 主干	MiniMind（8 层，hidden=768）	~64M	部分冻结（首尾层解冻）

推理时整机参数量约 160M（dense）或 294M（MoE 版本）。训练时仅 Projector + LLM 首尾层参与梯度更新，实际可训练参数约 65M。

Chapter 2

模型结构：MiniMindVLM

model/model_vlm.py 中的 MiniMindVLM 是整个项目的核心类，继承自 MiniMindForCausalLM：

class MiniMindVLM(MiniMindForCausalLM):
    config_class = VLMConfig

    def __init__(self, config: VLMConfig = None,
                 vision_model_path="./model/siglip2-base-p32-256-ve"):
        self.config = config or VLMConfig()
        super().__init__(self.config)
        # 冻结的视觉编码器
        self.vision_encoder, self.processor = \
            self.__class__.get_vision_model(vision_model_path)
        # 可训练的投影器
        self.vision_proj = MMVisionProjector(
            self.config.image_hidden_size,  # SigLIP2 输出维度 768
            self.config.hidden_size,         # LLM 隐藏层维度 768
            target_tokens=self.config.image_token_len  # 64
        )

关键设计：MMVisionProjector 是一个极简 MLP，将 SigLIP2 的视觉 token 映射为 LLM 可接受的表示。相比 QFormer 等重型投影器（来自 BLIP-2，需额外训练 Query 嵌入），MLP 投影器参数量仅约 1M，训练速度快。

class MMVisionProjector(nn.Module):
    def __init__(self, in_dim, out_dim,
                 source_tokens=64, target_tokens=64):
        super().__init__()
        self.mlp = nn.Sequential(
            nn.LayerNorm(in_dim),       # 输入归一化
            nn.Linear(in_dim, out_dim),  # 768 → 768
            nn.GELU(),                   # 非线性激活
            nn.Linear(out_dim, out_dim), # 768 → 768
        )

    def forward(self, x):
        return self.mlp(x)

Chapter 3

视觉 Token 融合：count_vision_proj

如何把视觉特征嵌入到文本 token 序列中？MiniMind-V 使用 <|image_pad|> 作为图像占位符 token（token id = 12），在前向传播中通过 count_vision_proj 方法将视觉特征替换进去：

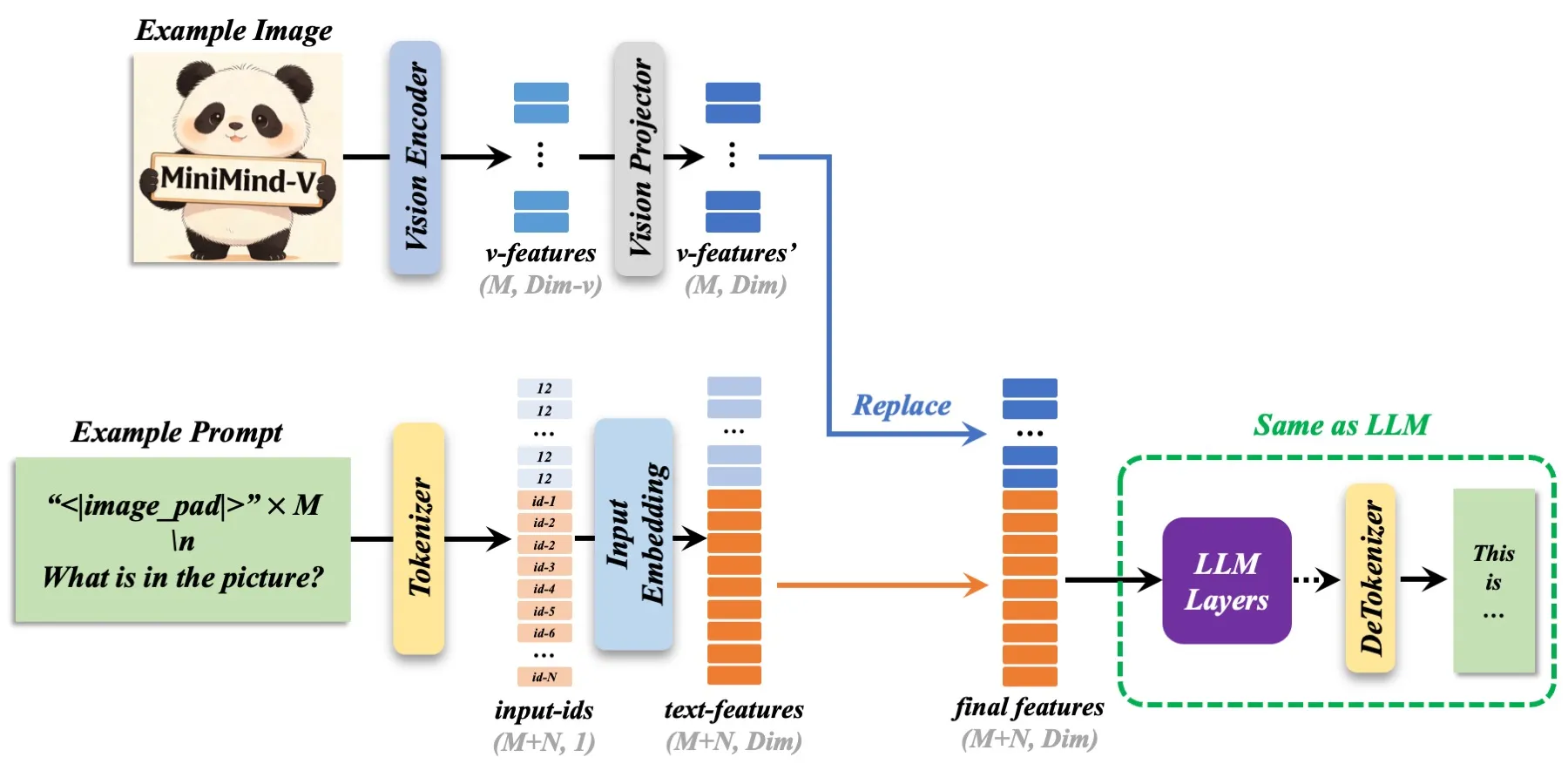

VLM 输入格式：64 个 <|image_pad|> 占位符 + 文本 prompt → 视觉特征替换后送入 LLM

@torch.compiler.disable
def count_vision_proj(self, tokens, h,
                      vision_tensors=None, seqlen=512):
    marker = self.config.image_ids[0]  # token id = 12
    vf = vision_tensors
    out = []
    for b in range(h.size(0)):
        hb, seq, k, i = h[b], tokens[b].tolist(), 0, 0
        while i < len(seq):
            if seq[i] == marker:        # 找到连续的 image_pad
                start = i
                while i < len(seq) and seq[i] == marker:
                    i += 1
                if k < vf.size(1):
                    # 用视觉 token 替换对应位置的 image_pad
                    hb = torch.cat(
                        (hb[:start],
                         vf[b][k][:i - start],
                         hb[i:]),
                        dim=0
                    )[:seqlen]
                    k += 1
            else:
                i += 1
        out.append(hb)
    return torch.stack(out)

设计思路：遍历文本 token 序列，遇到连续的 <|image_pad|> 标记就用对应帧的视觉特征替换。替换后序列长度可能变化，截断到 seqlen。这种方法不需要复杂的 attention mask，实现简洁高效。

Chapter 4

LLM 主干：MiniMindForCausalLM

model/model_minimind.py 中的 LLM 主干完全复用 MiniMind 纯语言模型的结构：

8 层 Decoder Block（MiniMindBlock），hidden_size = 768
Attention：GQA（Grouped Query Attention），8 个 query heads，4 个 kv heads；每层有独立的 q_norm 和 k_norm（RMSNorm）
MLP：标准 SwiGLU 激活；如果 use_moe=True，则使用 MOEFeedForward（4 个专家，top-1 路由）
位置编码：YaRN（Yet another RoPE extensioN）支持长上下文扩展，max_position_embeddings = 32768

背景：GQA（Grouped Query Attention）

GQA 将 query 分成多个 heads，但只保留少量 key/value heads（这里是 4 个 kv heads 对比 8 个 query heads）。相比标准 Multi-Head Attention，GQA 在保持效果的同时大幅降低 kv cache 占用，对长序列生成尤为重要。Llama 2/3、Mistral 等主流模型均采用此设计。

class MiniMindBlock(nn.Module):
    def __init__(self, layer_id: int, config: MiniMindConfig):
        super().__init__()
        self.self_attn = Attention(config)
        self.input_layernorm = RMSNorm(config.hidden_size)
        self.post_attention_layernorm = RMSNorm(config.hidden_size)
        # Dense 或 MoE 二选一
        self.mlp = (FeedForward(config) if not config.use_moe
                    else MOEFeedForward(config))

    def forward(self, hidden_states, position_embeddings, ...):
        residual = hidden_states
        hidden_states, present = self.self_attn(
            self.input_layernorm(hidden_states),
            position_embeddings, ...)
        hidden_states += residual           # 残差连接
        hidden_states = hidden_states + \
            self.mlp(self.post_attention_layernorm(hidden_states))
        return hidden_states, present

Chapter 5

MoE 版本：MOEFeedForward

当 use_moe=True 时，每层的 MLP 被替换为 Mixture-of-Experts（混合专家）模块。总参数量增加到 ~200M，但每次推理仅激活 ~65M（top-1 路由）。

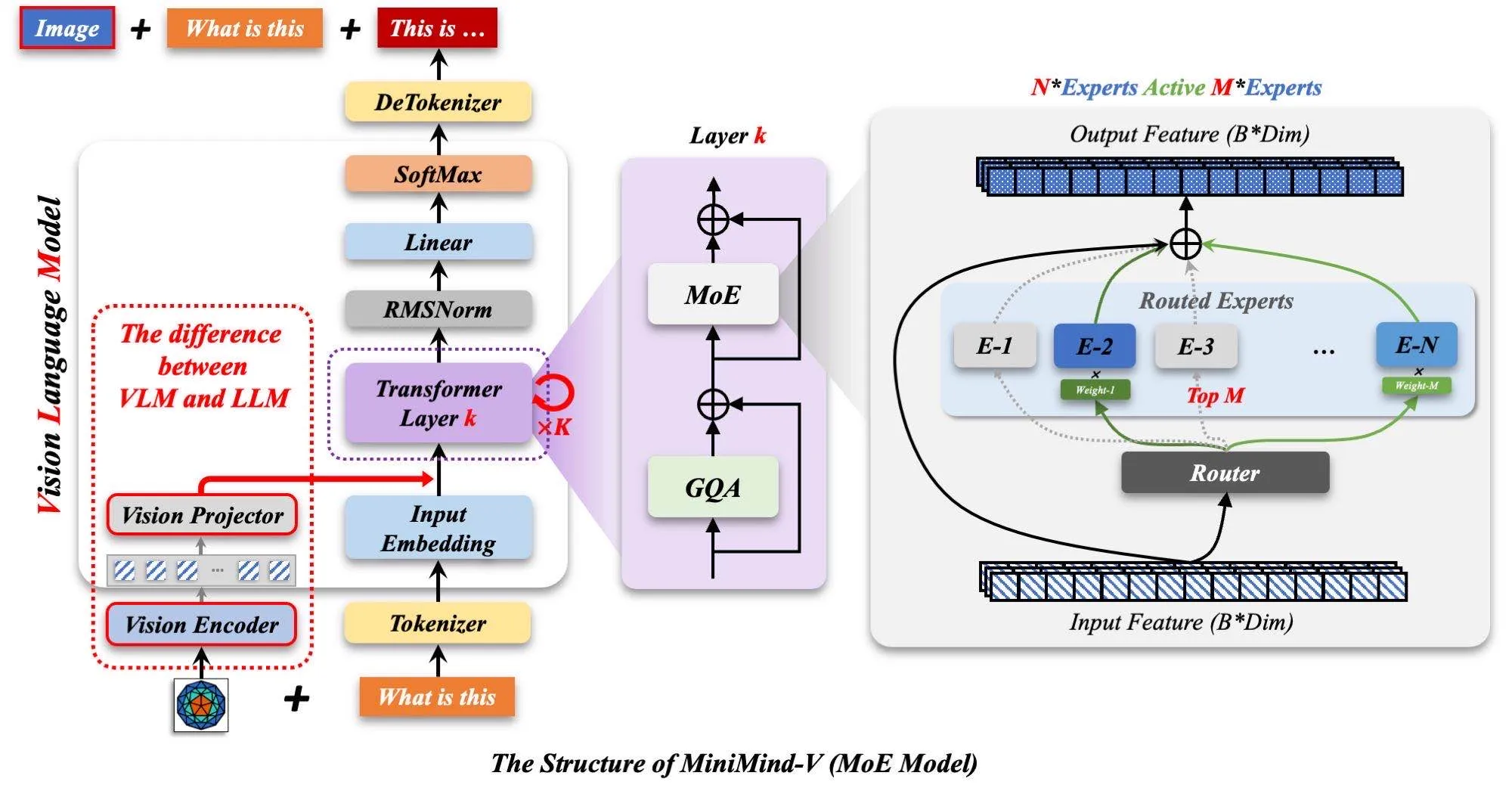

MiniMind-V MoE 架构：4 个 Expert + Top-1 路由 + 辅助损失

class MOEFeedForward(nn.Module):
    def __init__(self, config: MiniMindConfig):
        super().__init__()
        self.gate = nn.Linear(
            config.hidden_size, config.num_experts, bias=False)
        self.experts = nn.ModuleList([
            FeedForward(config)
            for _ in range(config.num_experts)  # 4 个专家
        ])

    def forward(self, x):
        x_flat = x.view(-1, hidden_dim)
        scores = F.softmax(self.gate(x_flat), dim=-1)
        topk_weight, topk_idx = torch.topk(
            scores, k=1, dim=-1)  # Top-1 路由
        y = torch.zeros_like(x_flat)
        for i, expert in enumerate(self.experts):
            mask = (topk_idx == i)
            if mask.any():
                token_idx = mask.any(-1).nonzero().flatten()
                weight = topk_weight[mask].view(-1, 1)
                y.index_add_(0, token_idx,
                    (expert(x_flat[token_idx]) * weight))
        return y.view(batch_size, seq_len, hidden_dim)

背景：MoE 辅助损失（Auxiliary Loss）

MoE 的核心问题是负载不均衡——如果所有 token 都被路由到同一个 expert，其他 expert 就浪费了。辅助损失通过惩罚 expert 被选中的不均匀程度来缓解这个问题。

# 辅助损失：鼓励负载均衡
load = F.one_hot(topk_idx, self.config.num_experts).float().mean(0)
self.aux_loss = (
    load * scores.mean(0)
).sum() * self.config.num_experts * self.config.router_aux_loss_coef

Chapter 6

训练流程：SFT

SFT（Supervised Fine-Tuning）训练流程核心步骤如下：

背景：Pretrain 与 SFT 的区别

Pretrain 让 Projector 学习"图像→语言"的基础对应关系；SFT 则让模型学习"根据图像回答问题"的对话能力。MiniMind-V 的 SFT 数据（290 万条）已包含 Pretrain 子集，可直接跳过 Pretrain 阶段。

# 1. 初始化模型，加载 LLM 基座权重
model, tokenizer, preprocess = init_vlm_model(
    vlm_config, from_weight=args.from_weight,
    freeze_llm=args.freeze_llm
)

# 2. 冻结策略（默认 freeze_llm=1）：
#    - vision_proj：全部可训练
#    - LLM 首尾层（layers.0 和 layers.7）：解冻
#    - LLM 中间层（layers.1-6）：冻结
for name, param in model.model.named_parameters():
    if 'layers.0.' in name or f'layers.{last_idx}.' in name:
        param.requires_grad = True  # 解冻首尾层

# 3. 数据：Parquet 格式，image_bytes + conversations
train_ds = VLMDataset(
    args.data_path, tokenizer, preprocess, ...)

# 4. 训练：bf16 混合精度 + 梯度累积 + 断点续训
#    每 1000 step 原子性保存（.tmp + os.replace）

关键训练参数：batch_size=4，learning_rate=5e-6，max_seq_len=450，支持 torchrun --nproc_per_node N 多卡 DDP。

Chapter 7

数据处理：VLMDataset

Parquet 格式数据集包含两列：conversations（JSON 字符串）和 image_bytes（图像原始字节列表）。

class VLMDataset(Dataset):
    def __getitem__(self, index: int):
        conversations = json.loads(
            self.table['conversations'][index].as_py())
        image_bytes = self.table['image_bytes'][index].as_py()

        # 图像处理：Byte → PIL → SigLIP2 processor → tensor
        image_inputs_list = [
            MiniMindVLM.image2tensor(
                Image.open(io.BytesIO(img)), self.preprocess
            ) for img in image_bytes
        ]

        # 标签生成：仅 assistant 回复区间有 loss
        labels = self.generate_labels(input_ids)
        # <|im_start|>assistant\n ... <|im_end|>\n
        return input_ids, labels, image_data

generate_labels 的巧妙设计：找到 <|im_start|>assistant\n 的位置，到 <|im_end|>\n 为止的 token 才计算 loss，system 和 user prompt 的 token 被置为 -100（忽略）。这样模型只学习"如何回答"，不会试图记忆用户的提问。

背景：Parquet 数据格式

2025-12-27 起数据集统一为 Parquet 格式，替代之前的零散图像文件 + JSON 格式。Parquet 列式存储 + 压缩，图文一体化，体积更小，加载更快。290 万条图文对话数据经全局 dictionary encoding 去重后，体积只比 SFT 原版多 ~10%。

Chapter 8

工程亮点

断点续训机制

每次保存同时写入两个文件：

模型权重：out/sft_vlm_768.pth（半精度，仅非 vision_encoder 参数）
训练状态：checkpoints/sft_vlm_768_resume.pth（model + optimizer + scaler + epoch + step + wandb_id）

续训时自动检测 GPU 数量变化，按比例换算 step 数。原子性保存：临时文件 + os.replace 防中断损坏。

SigLIP2 Vision Encoder

使用 siglip2-base-p32-256-ve（P32 配置），输出 256×256 分辨率的 token，冻结不训练。SigLIP2 相比 CLIP 改进了训练目标（sigmoid loss 而非 InfoNCE），在图像描述任务上表现更好。

多模态生成采样

重写了 generate 方法以支持多图片输入和多回复采样：

def generate(self, *args, num_return_sequences=1, **kwargs):
    if num_return_sequences > 1 and 'pixel_values' in kwargs:
        pv = kwargs['pixel_values']
        # 多图时 repeat pixel_values
        kwargs['pixel_values'] = {
            k: v.repeat(num_return_sequences, ...)
            for k, v in pv.items()
        }
    return super().generate(*args, **kwargs)

对比

与 LLaVA 的架构对比

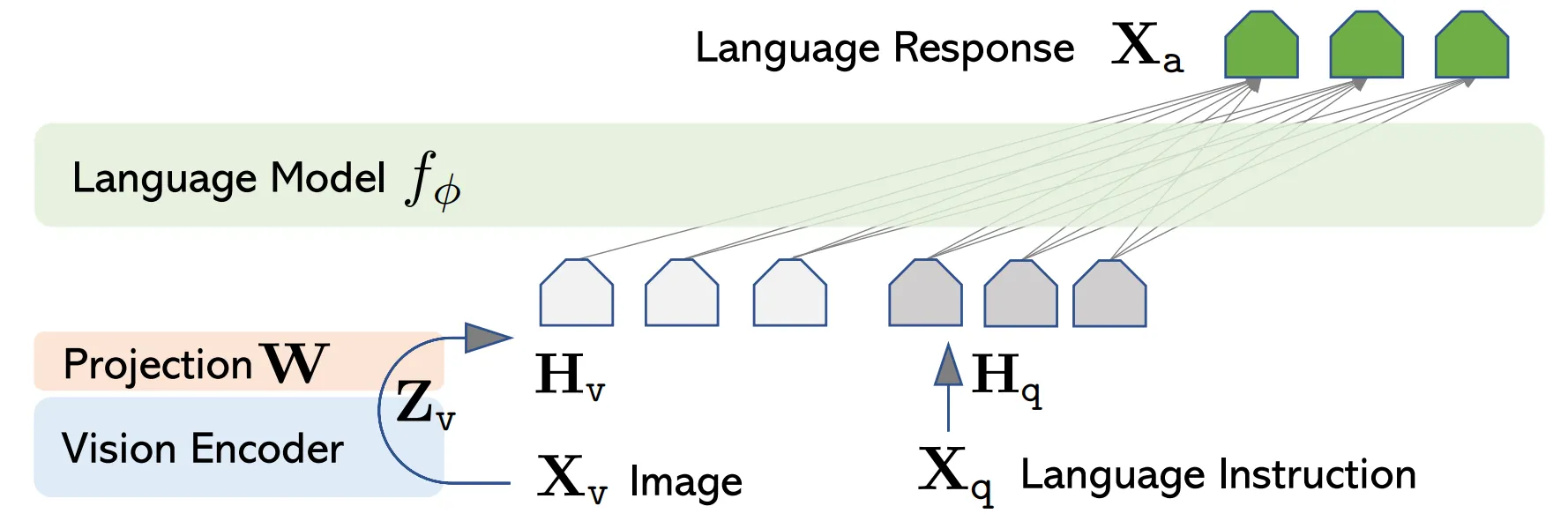

LLaVA 架构：CLIP Vision Encoder + MLP Projection + LLM，MiniMind-V 采用类似的极简设计

MiniMind-V 与 LLaVA 的核心思路一致：冻结的视觉编码器 + 轻量投影器 + 语言模型主干。区别在于 MiniMind-V 将所有组件压缩到极致——65M 可训练参数 vs LLaVA 的 7B/13B，让个人开发者也能从零训练一个多模态模型。

总结

MiniMind-V 的核心价值不在于刷 SOTA，而在于用最少的资源展示 VLM 的完整技术栈：

模型层面：SigLIP2 视觉编码 + MLP 投影 + MiniMind 语言主干，结构清晰
训练层面：DDP 多卡 + bf16 混合精度 + 断点续训 + 梯度裁剪，工程完整
成本控制：65M 可训练参数，3 块钱成本可验证，降低了多模态研究的准入门槛

对于想入门多模态大模型的同学，MiniMind-V 是一个极好的起点——它的代码量不大，但覆盖了从图像编码、特征投影、多模态融合到训练的完整闭环。
