WITT

在无线通信系统中，传输图像面临一个根本矛盾：无线信道是时变的、噪声的、带宽受限的，而图像本身是高维的、语义丰富的。如果沿用传统的「信源压缩 + 信道编码」分离方案——先用 BPG/JPEG 压缩图像，再用 LDPC 编码比特——整个链路在低信噪比（SNR）区域会严重退化。这是因为信源编码器完全不了解信道状态，压缩后的比特流对信道噪声毫无抵抗力。

2019 年，#Bourtsoulatze et al., 2019 提出了一个革命性思路：用深度联合信源信道编码（Deep JSCC）替代分离方案，让一个端到端神经网络同时学图像压缩和信道编码。这样做的好处是：编码器可以感知信道状态，动态调整传输策略，不需要单独的比特层面错误保护。更重要的是，端到端优化意味着网络可以在「压缩什么」和「怎么传输」之间做联合决策，而不是先后优化两个割裂的目标。

然而，早期的 Deep JSCC 构建在 CNN 架构上。CNN 的卷积核有天然的局部感受野限制：当图像分辨率从 32×32 提升到 512×768 再到 2K 时，CNN 的性能会「断崖式」退化——论文原文的说法是"degrades rapidly and falls behind separation-based schemes"。这不是信道编码本身的问题，而是图像特征提取能力到了瓶颈。一个 3×3 卷积核在同一时刻只能看到邻域像素，无论堆多少层，感受野的扩大都是渐进的、有限的。

这个瓶颈在语义通信时代变得尤为突出。语义通信的核心目标是不仅传输比特，而是传输语义——让接收端理解发送端想表达什么。对于图像，这意味着编码器需要理解图像的整体结构：主体在哪里？背景是什么？哪些区域承载了关键视觉信息？在信道条件差时，这些信息应该如何优先编码？CNN 的局部感知让它无法回答这些问题。

WIT（Wireless Image Transmission Transformer）的设计哲学是：用 Transformer 的全局注意力替代 CNN 的局部卷积，同时在信道建模上保留 JSCC 的联合优化思路。具体来说，WITT 由三大组件构成：

1. 编码器：基于 Swin Transformer 的层级化编码器，将图像 patch 序列逐步下采样并提取语义特征。图像首先被切成 4×4 的不重叠 patches，每个 patch 展平为 token，组成长度为 $l_1 = H/2 \times W/2$ 的序列。
2. Channel ModNet：插入在编码器中间层的插件模块，根据 SNR 标量动态生成调制向量，对特征做 element-wise 缩放。这是本文最重要的创新——它让同一个模型可以在 [1, 13] dB 的全 SNR 范围内工作，无需针对每个信道条件单独训练。
3. 解码器：与编码器对称的 Swin Transformer 解码器，从被噪声污染的接收信号中恢复图像。解码器包含 FC 层、Channel ModNet、Patch Division 上采样层和 Swin Transformer blocks。

整个端到端流程用公式表达就是：

$y = f_e(x; \phi)$ → $\hat{y} = h \odot y + n$ → $\hat{x} = f_d(\hat{y}; \theta)$

其中 $f_e$ 是编码器，$h$ 是信道状态向量，$n \sim \mathcal{N}(0, \sigma_n^2 I_k)$ 是高斯噪声，$f_d$ 是解码器。训练目标是 MSE：$\mathcal{L} = \mathbb{E}_{x, SNR} \{ \| x - \hat{x} \|^2 \}$。

在功率归一化环节，传输前对信号进行归一化：$\bar{y} = \frac{y}{\sqrt{E\{y^Ty\}}}$，确保传输符号满足无线通信的平均功率约束。通道带宽比（Channel Bandwidth Ratio）定义为 $R = \frac{C}{2 \times 3 \times 2^n \times 2^n}$，$R$ 越小意味着压缩越狠。

图 1：(a) WITT 整体架构；(b) 两个连续的 Swin Transformer Block（W-MSA 与 SW-MSA 交替）。（来源：WIT, arXiv 2211.00937, Fig.1）

为什么选 Swin 而非 vanilla ViT？论文的考量很实际。ViT 将图像切成 16×16 的 patches 后直接送入全局自注意力——对高分辨率图像，全局注意力的复杂度 $O(H^2W^2)$ 会让计算量爆炸。而 Swin 通过窗口分区（Window Partition）把自注意力限制在局部窗口内（默认 8×8 像素），同时用移位窗口（Shifted Windows）在相邻层的窗口之间建立跨窗口连接，既获得了远距离建模能力，又把复杂度压到 $O(HW)$。

移位窗口机制（Shifted Windows）是 Swin 的灵魂。Stage 内连续两个 Block：Block $k_i$ 使用常规窗口分区，Block $k_i+1$ 将窗口向右向上各偏移半个窗口宽度。这使得相邻层的 token 可以 attend 到对方的窗口，实现了跨窗口信息传递，同时保持线性复杂度。

$\hat{y}^{(k_i)}_i = W\text{-}MSA\big(LN(y^{(k_{i-1})}_i)\big) + y^{(k_{i-1})}_i$

$y^{(k_i)}_i = MLP\big(LN(\hat{y}^{(k_i)}_i)\big) + \hat{y}^{(k_i)}_i$

高分辨率图像（256×256 以上）需要 4 stages 配置：$[N_1, N_2, N_3, N_4] = [1, 1, 2, 6]$，$[C_1, C_2, C_3, C_4] = [128, 192, 256, 320]$，窗口大小为 8。分辨率越高，Transformer 的优势越明显——因为全局注意力可以从一开始就在高分辨率特征上建立长距离建模，而 CNN 需要堆叠很多层才能扩大感受野。

这是 WITT 最重要的创新。传统的 Deep JSCC 在训练时固定 SNR，部署时如果信道条件变了，就需要重新训练或微调。Channel ModNet 解决的是这个问题：让同一个模型自适应任意 SNR 条件，训练范围 [1, 13] dB，部署时任何中间值都行。

图 2：Channel ModNet 架构，由 8 层 FC 与 7 个 SNR 调制（SM）模块级联构成。（来源：WIT, arXiv 2211.00937, Fig.2）

ModNet 的输入只有一个标量：当前 SNR 值。它的输出是一个 $M$ 维调制向量 $sm_j$，对中间特征做 element-wise 缩放：

$sm_j^{(1)} = ReLU\big(W^{(1)}_{sm} \cdot SNR_j + b^{(1)}_{sm}\big)$

$\vdots$

$sm_j^{(M)} = Sigmoid\big(W^{(M)}_{sm} \cdot sm_j^{(M-1)} + b^{(M)}_{sm}\big)$

$\text{output} = \text{input} \odot sm_j$

直觉解释：在低 SNR（信道噪声强）时，ModNet 学习生成什么样的调制向量，使编码器把更多「能量」分配给语义上更重要的特征，使解码器更关注这些特征——相当于让模型在资源受限条件下学会「优先级调度」。

论文在三个数据集上验证：CIFAR10（32×32）、Kodak（512×768）、CLIC2021（2K）。核心结论就一句话——分辨率越高，WITT 相对 CNN-JSCC 的优势越明显。

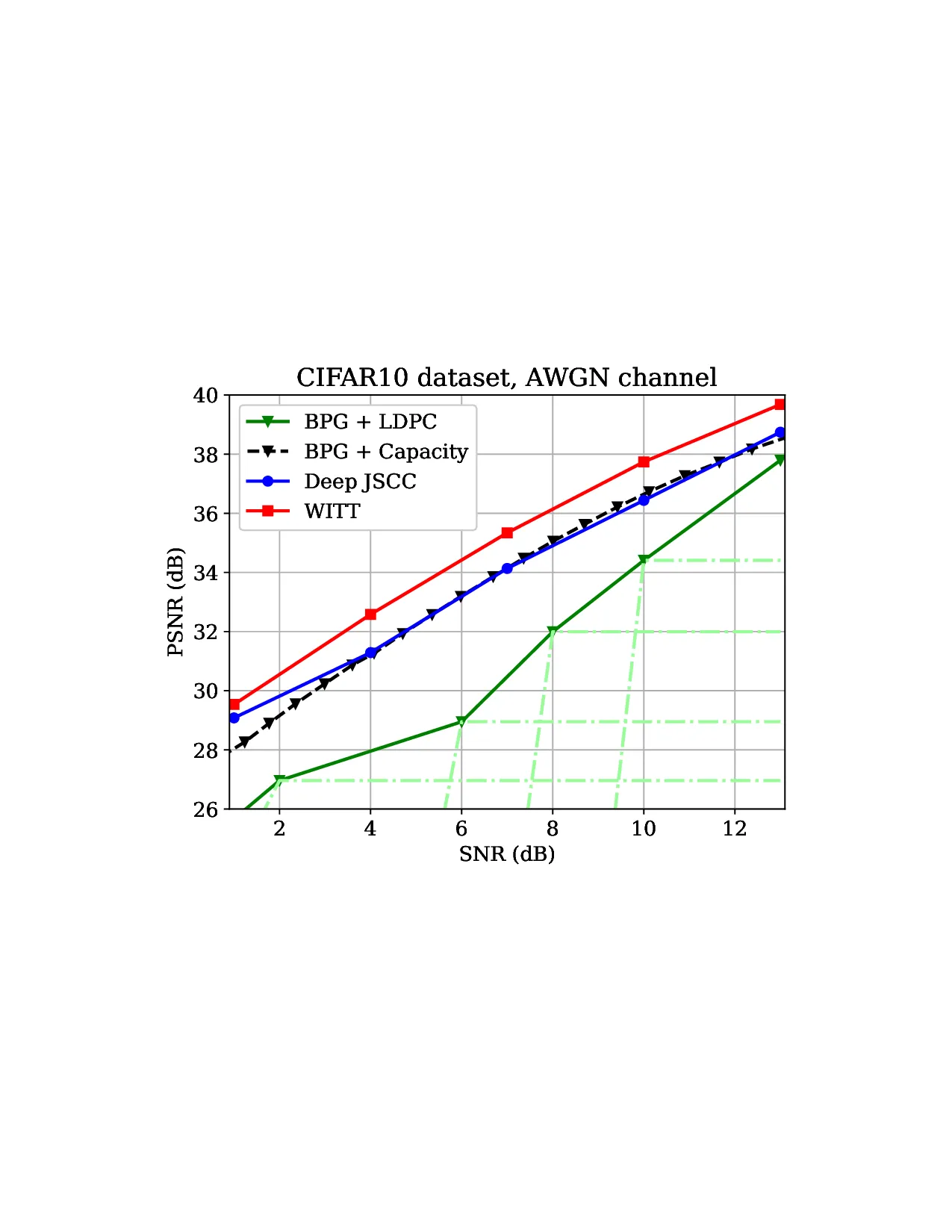

图 3：PSNR 随 SNR 变化曲线（CIFAR10 数据集，AWGN 信道，CBR=1/3）。（来源：WIT, arXiv 2211.00937, Fig.3a）

值得注意的是：参数量更大的模型反而 FLOPs 更低。原因在于 Swin 的窗口注意力比 CNN 的密集卷积更高效——即使参数矩阵更大，每次前向传播的实际运算量也少得多。这在计算资源受限的边缘设备上是关键优势。

图 4：PSNR 随通道带宽比（CBR）变化曲线（Kodak 数据集，AWGN 信道，SNR=10dB）。（来源：WIT, arXiv 2211.00937, Fig.4a）

从图 4 可以看到，在 Kodak（高分辨率）上：WITT 在所有 CBR 下系统性超越 CNN-JSCC，与 BPG+LDPC 方案相当。但论文坦诚承认——在高 SNR + 高 CBR 区域，WITT 的性能曲线斜率放缓，与「BPG + 理想容量可达」方案存在差距。这是模拟调制（analog transmission）的理论极限，不是架构问题。

图 5：AWGN 信道（SNR=10dB）下的视觉重建质量对比，红色数字表示相比 WITT 额外消耗的带宽成本。（来源：WIT, arXiv 2211.00937, Fig.5a）

视觉上，WITT 避免了传统压缩方案的块效应（block artifacts），重建出纹理和细节更丰富的高保真图像——这正是端到端联合优化带来的感知质量优势。

用 Mermaid 整理 WITT 的端到端数据流，帮助建立系统直觉：

graph LR
    A["RGB 图像
x ∈ R^{H×W×3}"] --> B["Patch Embedding
l₁ = H/2 × W/2 tokens"]
    B --> C["Stage 1: N₁ Swin Blocks"]
    C --> D["Patch Merging"]
    D --> E["Stage 2: N₂ Swin Blocks"]
    E --> F["Patch Merging"]
    F --> G["Stage 3: N₃ Swin Blocks"]
    G --> H["Patch Merging"]
    H --> I["Stage 4: N₄ Swin Blocks"]
    I --> J["Channel ModNet
sm = f(SNR)"]
    J --> K["FC Layer
投影至 C 维"]
    K --> L["功率归一化
ȳ = y / √E{yᵀy}"]
    L --> M["无线信道
ŷ = h ⊙ y + n"]
    M --> N["FC Layer
接收端投影"]
    N --> O["Channel ModNet
解码端调制"]
    O --> P["Patch Division + Stage 4 Swin"]
    P --> Q["Stage 3 Swin"]
    Q --> R["Stage 2 Swin"]
    R --> S["Stage 1 Swin"]
    S --> T["图像重建
x̂ ∈ R^{H×W×3}"]
  style A fill:#e1f5fe
  style M fill:#fff3e0
  style T fill:#e8f5e9


注意 decoder 侧完全对称：每个 Stage 4-3-2-1 的 Swin Block 后接 Patch Division 上采样，最后恢复原图尺寸。整个系统用 MSE 端到端训练，无需预训练 ImageNet。

要理解这个问题，需要回到感受野的本质。CNN 的卷积核在局部窗口内提取特征——一个 3×3 卷积核的感受野只有 3×3（除非叠加多层）。即使堆叠 20 层卷积，感受野也只有几十个像素量级。高分辨率图像（如 512×768）中，相隔 200 像素的两个区域在 CNN 看来毫无关系。

Swin Transformer 则不同：它的自注意力机制让每个 patch 可以直接 attend 到图像中任意其他 patch——理论上全局建模能力等价于 ViT，但通过窗口分区把复杂度从 $O(H^2W^2)$ 压到 $O(HW)$。对于无线图像传输，这意味着：

1. 语义优先编码：编码器可以识别图像中的「主体」（如人脸、物体轮廓），在信道条件差时优先传输这些区域的特征
2. 跨尺度特征融合：Stage 4 的特征有最强的语义信息，Stage 1 有最精细的空间信息，层级结构让解码器同时利用两者
3. 自适应压缩粒度：Patch Merging 的下采样策略允许模型在高 CBR（压缩比大）时更激进地丢弃低频细节

训练图像预处理：对高分辨率数据集，随机裁剪为 256×256 patches。信道模拟在每个 batch 随机采样 SNR，让模型接触多样的信道条件，而非过拟合到特定 SNR 值——这是 Channel ModNet「泛化到未见 SNR」的关键。

论文坦诚指出了三个主要局限：

1. 高 SNR 性能放缓：在高信道质量（>13 dB）+ 高 CBR 时，性能曲线斜率降低，与「BPG + 容量可达」方案有差距。这是模拟调制的理论约束，而非架构缺陷。
2. 信道模型局限：仅验证了 AWGN 和 Rayleigh 快衰落，尚未覆盖城市信道（3GPP 模型）或卫星通信场景。
3. 无反馈机制：对比 #Kurka & Gündüz, 2020 的 DeepJSCC-f，WITT 没有利用信道反馈，这在时变信道中可能影响性能。

后续研究方向包括：用扩散模型（Diffusion）替代 MSE 损失提升感知质量、引入信道反馈的 attention 机制、面向下游机器视觉任务的语义通信，以及将框架扩展到视频传输。
