轮廓视频压缩调研

我们在 《红外轮廓图像压缩系列（三）：边缘与轮廓压缩》 中已经深入讨论了单帧轮廓图像的压缩：从 CCITT G4、JBIG 等经典二值编码，到链码、线段几何编码，再到面向机器的 SA-ICM 等学习式方案。然而，真实的红外观瞄、安防监控、自动驾驶等应用处理的都是视频流——轮廓不再是一张静态图，而是随时间演化的序列。

视频压缩的核心挑战是时域冗余的利用：相邻帧的轮廓高度相关，但目标运动、遮挡、形变使得简单帧间差分不够用。传统视频编码（H.264/H.265/VVC）用运动补偿预测来处理像素级的时域冗余，但轮廓图的稀疏性和拓扑变化给运动估计带来了额外困难。

轮廓在视频中的两种角色

调研发现，轮廓/边缘在视频压缩中扮演两种截然不同的角色：

graph TB
  subgraph "轮廓在视频压缩中的五种角色"
      A[轮廓/边缘视频信号] --> B{角色类型}
      B -->|传输信号本身| C1[经典二值形状编码
MPEG-4 / MC-TLCC / V-PCC]
      B -->|传输信号本身| C2[学习式轮廓编码
SA-NeRV / MoRIC]
      B -->|传输信号本身| C3[语义条件传输
DiSCo / MMSD / SketchVision]
      B -->|辅助信号| D1[分割 mask 辅助帧间预测
Seg-VVC / SAIP]
      B -->|辅助信号| D2[边缘作为生成条件
MISC / Edge-Denoising]
  end

二值轮廓 vs 非二值轮廓

如我们之前讨论的，轮廓图是否二值取决于提取方法而非图像类型。在视频场景中，这个区分尤为重要：

本文调研的论文池

轮廓视频压缩的最早系统化尝试可以追溯到 1990 年代末的 MPEG-4 Part 2 标准 #MPEG4-Shape。与 MPEG-1/2 的矩形帧编码不同，MPEG-4 引入了基于对象的编码：视频被分解为若干 Video Object (VO)，每个 VO 在每一帧形成一个 Video Object Plane (VOP)，包含三类信息——纹理、运动和形状。

Binary Alpha Plane 与五种编码方法

VOP 的形状信息被表示为二值 alpha 平面 (Binary Alpha Plane, BAB)：每个像素用 1 bit 标记——1 表示对象内，0 表示对象外。MPEG-4 标准化过程中评估了五种 BAB 编码方法：

CAE 的帧间模式还引入了运动补偿：对当前帧的 BAB 做块级运动估计，用参考帧的 BAB 预测当前帧，只对残差做 CAE 编码。这使得 MPEG-4 形状编码天然利用了时域冗余。

运动补偿链码：MC-TLCC (SPIE 2002)

Lu 与 Pearlman 在 2002 年提出了Motion-Compensated Two-Link Chain Coding (MC-TLCC) #MC-TLCC-2002，将链码编码从单帧扩展到视频序列。其核心思想是：相邻帧的对象轮廓高度相似，可以用帧间运动矢量估计轮廓位移，然后只对预测残差做链码编码。

"Two-Link" 指的是将链码符号按两两配对进行联合编码——每对符号描述一个拐角或直线段，利用符号间的统计依赖性进一步降低熵。

V-PCC Occupancy Map 链码 (VCIP 2020)

MPEG 的 Video-Based Point Cloud Compression (V-PCC) 标准将 3D 点云投影为 2D 视频帧进行编码。其中 occupancy map 是一张二值辅助图：每个像素标记该位置是否有对应的 3D 点 #Yang-V-PCC-2020。

Yang 等人发现，occupancy map 具有大片均匀区域 + 锐利边界的典型特征，非常适合链码编码。他们设计了四叉树分块 + 链码轮廓编码 + 自适应算术编码的方案，替代 HEVC 对 occupancy map 的编码。实验结果：链码 vs HEVC-SCM 平均节省 ~22% 码率（原始分辨率），下采样后可达 ~34%。且为无损压缩，不影响点云重建质量。

链码的语义图演进：CC-SMC → ECC

链码技术在语义图压缩中持续发展。Yang 等人 2024 年的 CC-SMC #Yang-CCSMC-2024 将四叉树分块与链码结合，用于语义分割图的无损压缩：均匀块直接编码标签，含边界的块用链码编码轮廓。2026 年的 ECC (Extended Chain Code) #Yang-ECC-2026 进一步扩展符号集，允许长距离轮廓跳转，并引入共享边界跳过机制，在语义图数据集上比 CC-SMC 再节省 ~18% 码率。ECC 还在 occupancy map 上做了扩展评估，确认链码路线在二值图压缩中具有持续生命力。

如果说 Part 1 讨论的是"把轮廓当作传输内容"，那么本节讨论的是"把轮廓当作编码器的辅助工具"。轮廓信息不直接传输给解码端，而是在编码端帮助做出更好的编码决策。

SAIP：分割辅助帧间预测 (arXiv 2403.11694)

Object Segmentation-Assisted Inter Prediction (SAIP) #SegVVC-2024 针对 VVC 标准提出了一种巧妙的思路：用分割 mask 指导运动补偿。传统块级运动补偿在对象边界处会产生"鬼影"——一个 CU 跨越两个不同运动对象时，整块用同一个运动矢量预测会导致边界模糊。

SAIP 的解决方案：在编解码端同步运行一个轻量分割网络，获得参考帧的分割 mask。关键设计是分割在参考帧而非当前帧上进行——参考帧已重建，两端都能获得。分割 mask 随参考帧存储在 buffer 中，用于后续帧的帧间预测。

图 1: SAIP 整体框架。编解码端同步运行分割网络，分割 mask 无需传输，零码率开销。（来源：SAIP, arXiv:2403.11694, Fig.1）

分割管线采用两阶段策略以适配 GOP 结构：

• IIS 阶段：GOP 第一帧（关键帧）用 SCNet（Sample Consistency Network）做图像实例分割， AP 达 48.3/42.7（box/mask），比 Cascade Mask R-CNN 快 38%
• VOS 阶段：GOP 内其余帧用 STCN（Space-Time Correspondence Network）做视频目标分割，以第一帧的 IIS 结果为初始 label 进行时序传播

一个重要发现：IIS 的分割精度受 QP 影响（高质量参考帧分割更准），但 VOS 对画质退化不敏感——即使参考帧被量化压缩，时序传播仍能保持稳定的 mask 质量。这使得 SAIP 在整个 GOP 内都能获得可靠的分割信息。

分割 mask 定义为二值图：\(M_i(x,y) = 1\) 若像素 \((x,y)\) 属于前景实例集 \(\Phi_I\)，否则为 0。mask 被翻译到当前编码块作为任意形状分区，将 CU 分为前景/背景两个运动不一致区域。

ORMC：重叠区域运动补偿

SAIP 的核心创新是 Overlapped Region-based Motion Compensation (ORMC)。直接将两个区域的预测拼接会产生严重边界伪影。ORMC 借鉴重叠块运动补偿 (OBMC) 的思想，在分割线两侧定义 2 像素宽的边缘区域，用距离自适应权重融合两个区域的预测。

具体实现：引入 Prewitt 算子对分割 mask 做边缘检测，将边缘区域像素分为三类：

• 类别 1：紧邻分割线（1 像素内），权重 \(w_0 = \frac{1}{2}, w_1 = \frac{1}{2}\)（均等融合）
• 类别 2：分割线旁 2 像素，权重 \(w_0 = \frac{3}{4}, w_1 = \frac{1}{4}\)（主区域占优）
• 类别 0：距分割线 >2 像素，权重 \(w_0 = 1, w_1 = 0\)（纯主区域预测）

最终预测为：\(P_{\text{final}} = w_0 \cdot P_{\text{primary}} + w_1 \cdot P_{\text{secondary}}\)，其中权重由像素到分割线的距离决定。这种距离加权融合消除了区域级边界伪影，同时保留了对象边界处的运动不连续性。

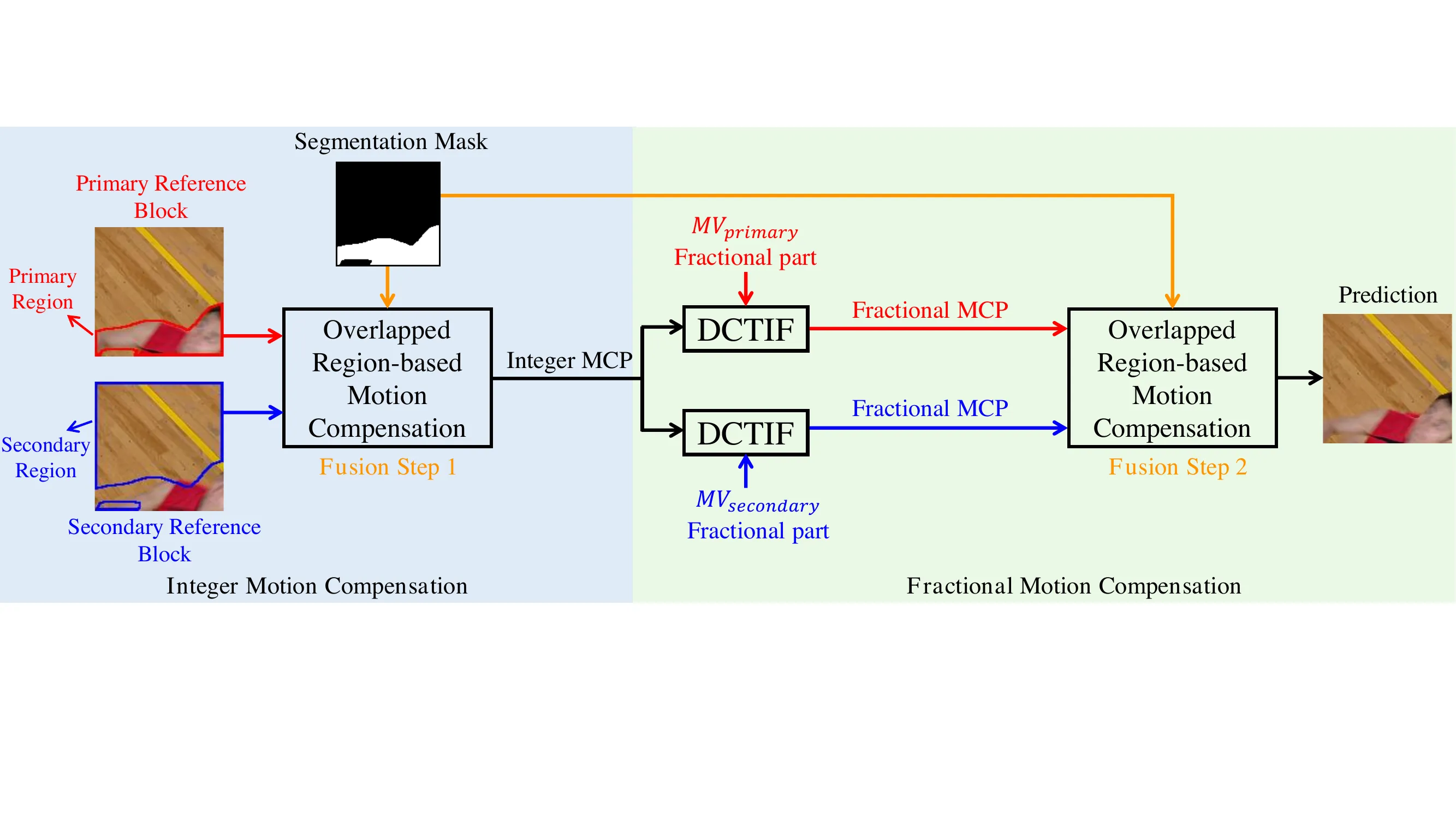

图 2: ORMC 重叠区域运动补偿框架。分割线两侧 2 像素宽边缘区域用距离自适应权重融合两个区域的预测。（来源：SAIP, arXiv:2403.11694, ORMC-framework）

在分数像素运动补偿阶段，ORMC 策略同样适用：先用 DCTIF（离散余弦变换插值滤波器）对每个子区域分别做分数像素插值，再用相同的距离加权策略融合两个子区域的分数像素预测。这保证了亚像素精度下边界区域的一致性。

双候选列表运动矢量编码

SAIP 将运动信息分为主运动 (primary)和辅运动 (secondary)，对应两个 MV：

• 主候选列表（71 个候选）：包含 VVC 标准 Merge + MMVD 候选，覆盖常规运动矢量预测
• 辅候选列表（7 个候选）：由分割 mask 辅助构建，包含空间邻居中属于同一区域的 MV、pattern 匹配候选和零矢量

运动信息存储也做了适配：每个 \(4 \times 4\) 块根据 mask 值决定存储主运动还是辅运动信息，供后续 CU 的 MV 预测使用。

SA-RDO：联合分割与运动估计的率失真优化

传统 VVC 中，块级分区和运动估计是独立的两步。SAIP 的 SA-RDO 将二者联合：在两阶段搜索中，Stage 1 用 SATD 快速筛选主/辅候选组合，Stage 2 用完整 RD-cost 精确搜索最优分割模式和运动参数。这种联合优化避免了"先分区再估计运动"的次优解。

关键设计：由于分割网络在编解码端同步运行，mask 本身不需要传输——零码率开销。实验结果：LDP 配置下 BD-rate 平均 -0.82%（最大 -1.98%），且与 VVC 的 GEO（几何分割）模式互补。代价是编码时间增加 ~72%，解码时间增加 ~11%。

学习式图像/视频压缩（Learned Image/Video Compression, LIC/LVC）近年来取得了显著进展 #LearnedVCSurvey-2025。其中一个新兴方向是：能否只编码轮廓/边缘信息，而丢弃纹理细节？这对面向机器的视频编码 (Video Coding for Machines, VCM) 尤为重要——检测模型需要的是结构信息而非像素级保真。

SA-NeRV：用 SAM 边缘训练视频神经表示

Shindo 等人 2024 年提出的 SA-NeRV #Shindo-SANeRV-2024 是 SA-ICM（见《边缘与轮廓压缩》Part 5）的视频扩展：将边缘信息压缩从图像推广到视频。其核心思想是：用 Segment Anything (SAM) 生成边缘图，然后训练 NeRV (Neural Representations for Videos) 只编码这些边缘信息。

具体流程：(1) SAM 以置信度 \(\alpha\) 生成语义分割 mask → (2) Canny 边缘检测将 mask 转化为二值边缘图 \(\text{sam}_x(\alpha)\) → (3) 用边缘图训练 NeRV。损失函数为：

其中 \(\mathcal{L}_n\) 是原始 NeRV 损失，\(\beta\) 平衡 L1 与 SSIM，\(\alpha = 0.78\) 是 SAM 置信度阈值（控制边缘密度），\(T\) 是总帧数。SA-ICM 图像压缩部分使用 COCO-train (118,287 张) 训练，LIC-TCM 架构，\(N=5\) slices，\(\lambda=0.05\)。

图 3: SA-NeRV 训练流程。SAM 生成边缘 mask 后，用边缘加权 L1 + SSIM 损失训练 NeRV 视频神经表示。（来源：SA-ICM/SA-NeRV, arXiv:2403.04173）

SA-NeRV 实验在 SFU-HW-Objects-v1 数据集（8 个视频序列）上进行，下游任务为 YOLOv7 目标检测。SA-NeRV 在 7/8 序列上优于基线 NeRV，最高提升 BlowingBubbles 序列 +7.01 mAP；仅 RaceHorsesD 序列略降 0.14 mAP（可忽略）。

MoRIC：自适应链码 + 隐式神经表示 (NeurIPS 2025)

Li 等人的 MoRIC #Li-MoRIC-2025 是本文调研中最接近"轮廓视频压缩"概念的工作——它直接以轮廓链码作为编码核心，结合隐式神经表示 (INR) 做区域级图像压缩。

传统 INR codec（如 COIN、COOL-CHIC）用单个小型 MLP 对整幅图像 overfitting：输入坐标 \((x,y)\)，输出 \((R,G,B)\)。但一幅图像包含差异极大的统计分布——平滑天空、高频纹理、锐利边缘——要求单一 MLP 同时高效拟合所有分布，要么增大网络（码率爆炸），要么牺牲质量。

MoRIC 的解决方案是区域级编码：将图像分割为任意形状区域，每个区域分配一个 Local Synthesis Network (LSN)，所有区域共享一个 Global Modulation Network (GMN)。

实验结果令人印象深刻：Kodak 数据集上 BD-rate vs VTM-19.1 (VVC 参考实现) 达到 -2.79%——这是首个 overfitted codec 在标准指标上超越 VVC。CLIC2020 上达到 -10.58%，DAVIS 单对象视频上达到 -16.31%。解码复杂度仅 < 800 MACs/pixel，远低于传统 autoencoder codec 的数十万~百万级。

轮廓码率占比分析（Figure 7）揭示了一个关键洞察：低码率时轮廓占总码率的 ~83%，高码率时降至 ~18-25%。这意味着在极低码率场景下，轮廓编码的效率直接决定了整体压缩性能。

当码率降到极低（< 0.01 bpp）时，传统编码器彻底失效——像素级保真已无意义。2024-2026 年涌现的语义视频压缩路线提供了一种范式转换：只传输语义描述（文字、分割图、边缘图），接收端用生成模型重建。轮廓/边缘在这里的角色从"传输内容"变成了条件信号——引导扩散模型生成与原始视频语义一致的重建。

DiSCo：语义条件扩散视频压缩 (CVPR 2026)

Wang 等人的 DiSCo #Wang-DiSCo-2026 是目前最完整的语义视频压缩框架。它将源视频分解为三种互补模态：

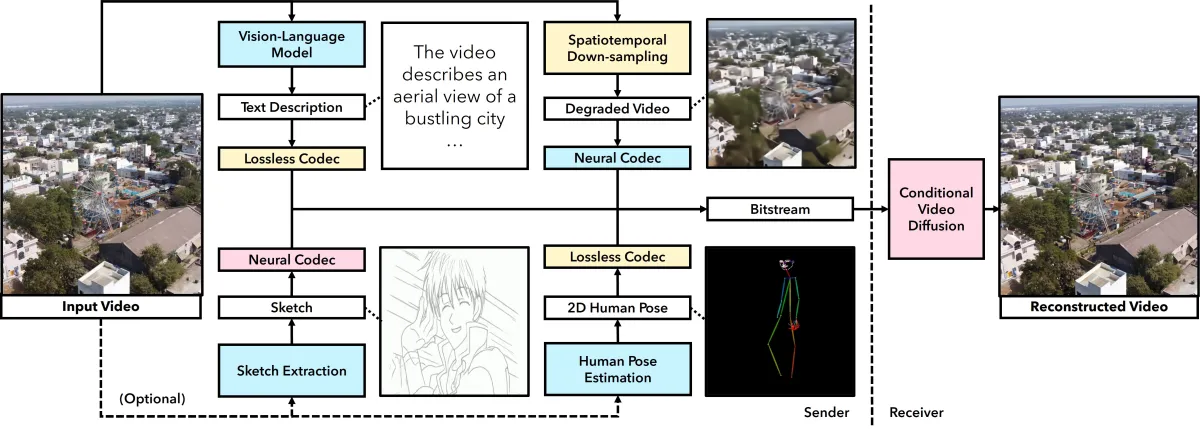

图 4: DiSCo 框架总览。发送端将视频分解为文字描述、退化视频、Sketch 和 2D 姿态四种模态，各自独立编码；接收端以条件视频扩散模型从多模态码流重建高质量视频。（来源：DiSCo, arXiv:2512.00408, Fig.1）

解码端将语义压缩建模为 video-to-video 转换：以预训练的 LTX-Video (13B 参数) 为基座，采用 In-Context LoRA（rank 256，新增 ~625M 参数）适配多模态条件输入。一个关键设计是 Token Interleaving——将不同模态的 token 交错排列为统一序列，让扩散模型在一个注意力窗口内同时看到文字、退化帧和 sketch。

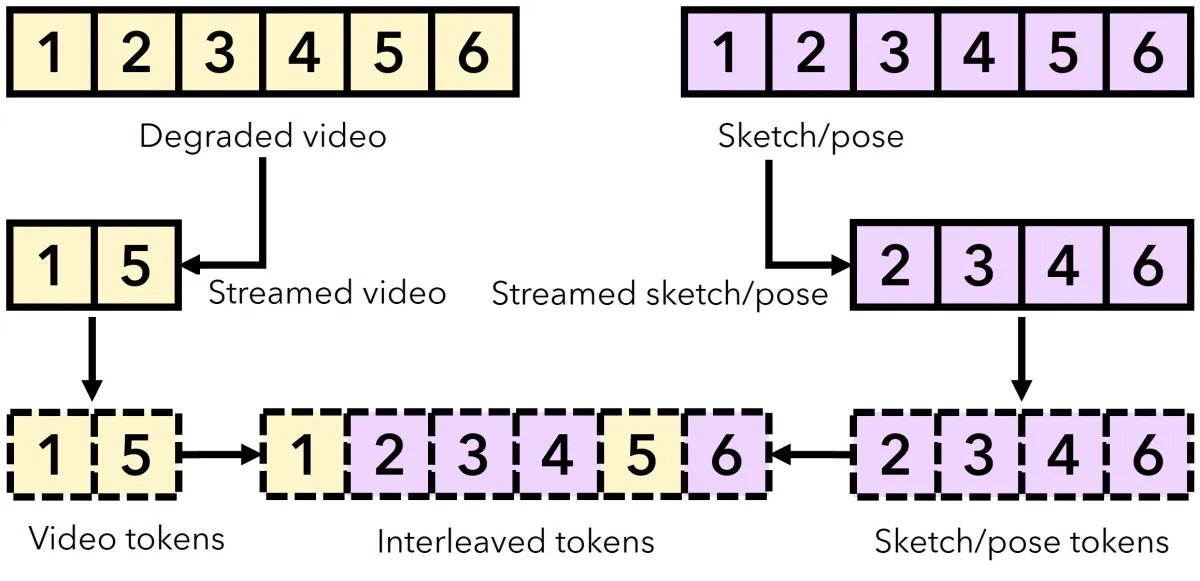

图 5: Token Interleaving 机制。不同模态的 token 在 token 级别交错排列（而非帧级别），避免了 VAE 潜空间中的模态信息泄漏问题。（来源：DiSCo, arXiv:2512.00408, Fig.4）

时域一致性通过 Forward Filling 保证：对缺失帧用前向帧的信息填充条件序列，比零值填充提升 17.52% BD-rate（零值填充则退化 60.56%）。

实验在 HEVC-B、MCL-JCV、UVG 三个基准上测试。码率范围 0.0002 ~ 0.0196 BPP，在感知指标（FID、LPIPS、FVD）上 vs H.266 提升 5-10×，BD-rate 达 -83% ~ -91%。但像素保真度指标（PSNR/SSIM）显著低于传统编码器——这是语义压缩的固有代价。

局限：推理延迟 390ms/帧（LTX-Video 13B），极低码率下存在语义偏差（生成的物体细节可能与原始不符）。

MMSD：交通监控语义通信 (arXiv 2604.12622)

Assylbek 等人的 MMSD #Assylbek-MMSD-2026 面向交通监控场景，将图像替换为三种紧凑语义表示传输：

• 分割图：3.96 KB，约束物体的空间布局
• Edge map：18.41 KB，Canny 提取，提供物体边界结构引导
• 文字描述：57-260 B，描述场景内容

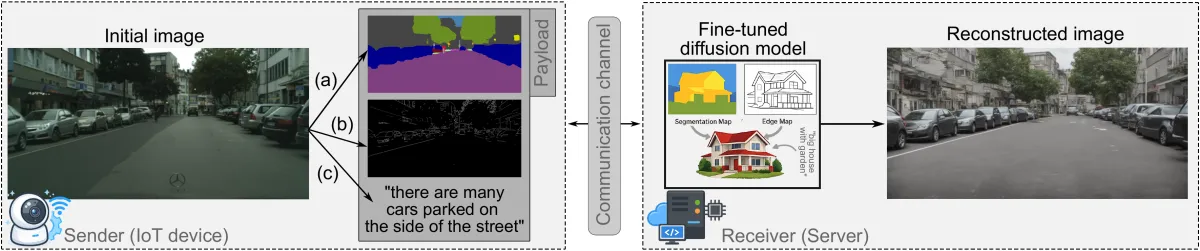

图 6: MMSD 语义通信管线。发送端提取分割图、edge map 和文字描述组成语义载荷；接收端以微调扩散模型从三模态条件重建场景。（来源：MMSD, arXiv:2604.12622, Fig.1）

总载荷仅 22.42 KB，vs 原图 2.28 MB → 码率节省 ~99%（压缩比 111×）。接收端用扩散模型从语义表示重建场景。一个令人印象深刻的发现：edge map 仅占总载荷的 ~82%，但去掉 edge map 后 VLM 联合任务成功率从 86.9% 暴跌至 24.2%——edge map 虽然体积小，却是扩散模型重建物体边界的关键条件。

MISC：LMM 驱动超低码率压缩 (IEEE TIP 2024)

Liu 等人的 MISC #Liu-MISC-2024 是首个在编解码两端均集成大语言多模态模型 (GPT-4 Vision) 的压缩框架。编码端用 LMM 提取：整体语义描述（~50 词）+ 最多 3 组 Neural Descriptive Maps（物体名 + 细节描述 + 空间定位 map）。

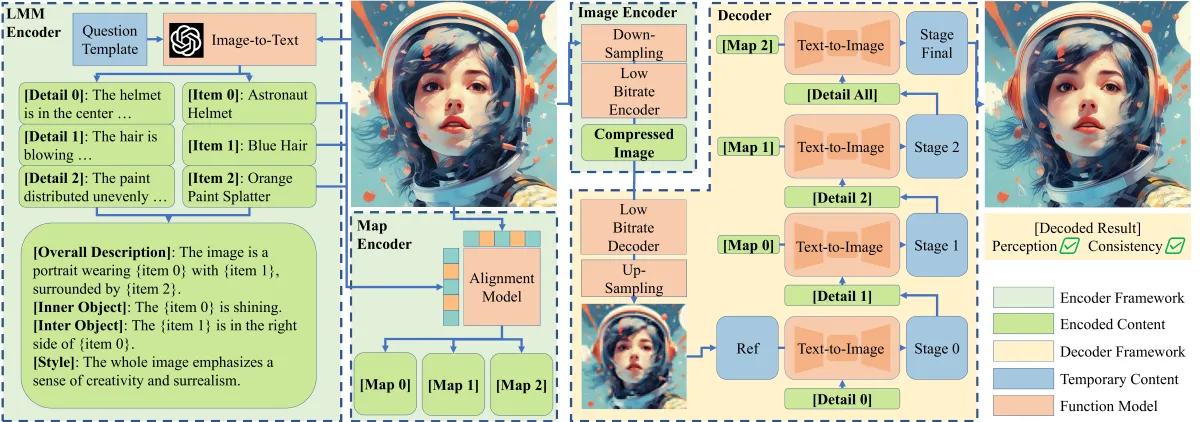

图 7: MISC 框架。LMM 编码端提取语义描述和 Neural Descriptive Maps，解码端分阶段用文本到图像生成逐步精化重建结果。（来源：MISC, arXiv:2402.16749, Fig.2）

与 DiSCo 和 MMSD 不同，MISC 不传 edge map，改用 CLIP Surgery 生成的 8×8 ~ 16×16 二值语义定位 map（< 0.001 bpp）替代。MISC-3 在 0.047 bpp 下综合评分 3.90，大幅超越 HiFiC (2.51) 和 PICS (0.97)。这暗示：在极低码率下，语义级空间定位可能比像素级边缘图更高效。

在边缘计算视频分析场景中，一个根本性的问题是：从摄像头到云端，真的需要传 RGB 视频吗？如果云端只需要做目标检测，那么二值草图可能就够了。

SketchVision (IEEE TBC 2026)

Wang 等人的 SketchVision #Wang-SketchVision-2026 提出了一个极简方案：边缘端从 RGB 帧中提取二值语义线段图 (binary sketch)，压缩后传输到云端，云端用上下文感知模型做目标检测。

系统架构包含四个核心模块：

• Sketch Extractor：从 RGB 图像中提取语义关键线段，生成 0/1 二值图。与传统边缘检测器（Canny/Sobel）不同，Sketch Extractor 学习的是对检测任务有贡献的线段，而非通用边缘——它会抑制背景纹理边缘，保留物体轮廓和关键结构线
• Detail Patcher：含 Object Logger 和 Presence Detector 两个子模块。Object Logger 跨帧维护已检测物体的位置日志；Presence Detector 检查当前草图是否丢失了日志中记录的物体——如果某个物体在草图中消失（可能被 Sketch Extractor 遗漏），Detail Patcher 会在该区域补充更精细的线段细节
• Sketch Codec：专为二值草图设计的专用编解码器。由于草图是 0/1 二值图且前景稀疏，天然具有高可压缩性。论文为草图和锚帧分别设计了独立的编码路径——草图帧使用专用二值编码器，锚帧使用传统视频编码
• 锚帧机制：定期传输完整 RGB 帧（锚帧）辅助检测校准，防止草图检测器在长时间运行后产生累积偏差

带宽与性能分析

实验结果：在 COCO 数据集上，草图目标检测准确率 82% vs JPG 传输 68%（640×360 分辨率）。这一反直觉的结果——二值图比全彩 JPG 检测率更高——的核心原因是：二值草图消除了纹理干扰，迫使检测模型聚焦于结构特征。RGB 图像中的颜色、纹理和光照变化可能误导检测器，而草图只保留了几何轮廓这一最判别性的信息。

带宽节省显著：二值草图的原始数据量仅为 RGB 的 1/24（1 bit/pixel vs 24 bit/pixel），经专用编码后进一步压缩。由于大多数帧仅传输草图、锚帧仅偶尔发送，整体带宽消耗大幅降低。这种“只传轮廓不传像素”的思路，与 Part 4 的 DiSCo、MMSD 在哲学上一脉相承：当任务不需要像素保真时，结构信息是最高效的传输载体。

SketchVision 与 DiSCo 的关键区别在于：DiSCo 在云端用扩散模型从语义信号重建视频，而 SketchVision 直接在草图中做检测——不需要重建，也不需要生成模型。这使得 SketchVision 的云端计算开销远低于 DiSCo，更适合实时边缘-云协同场景。代价是草图不携带颜色/纹理信息，无法服务需要外观特征的任务（如细粒度分类、语义分割）。

跨方法对比总表

五大开放问题

1. 红外/热成像视频轮廓压缩：我们已有的 FPGA 轮廓提取（精读九）只处理单帧，CV 前沿方法借鉴（系列四）也主要聚焦静态场景。红外视频流的轮廓具有独特的时域特性——热目标的运动比可见光目标更"粘连"（热扩散），帧间轮廓的连续性更强但边缘更模糊。目前没有专门针对红外视频轮廓的压缩工作。

2. 端到端学习式轮廓视频 Codec：MoRIC 只做图像，SA-NeRV 是 NeRV 而非传统 codec。能否设计一个端到端的学习式编码器，以轮廓序列为输入，利用时域冗余做运动补偿式编码？

3. 时域一致性保证：DiSCo 用 Forward Filling + Token Interleaving 维持视频时域一致性，但推理延迟 390ms/帧。如何在保持低延迟的同时确保轮廓帧间连续？

4. 二值 vs 非二值的选择策略：何时应该硬二值化（节省码率但丢梯度信息）？何时保留连续值（MoRIC 的 C* 链码可以有损压缩轮廓）？目前缺乏系统性的率-失真-任务分析框架。

5. 面向机器 vs 面向人类的统一框架：SketchVision 和 SA-NeRV 面向机器（mAP），DiSCo 和 MMSD 面向人类感知（FID/LPIPS），Seg-VVC 面向传统编码效率（BD-rate）。能否设计一个自适应框架，根据下游任务动态选择轮廓编码策略？ #HumanMachine-Survey-2024
