DeepJSCC 深度解读

你打开手机，对准远处的二维码拍了一张照片。图像信号穿越空气，经过建筑物反射、多径衰落、环境噪声干扰，最终到达接收端。你期望看到的是清晰可辨认的付款界面，而不是一堆马赛克。

在现代无线通信系统中，这个过程被严格划分为两个独立阶段来完成。首先是信源编码（Source Coding）：JPEG、JPEG2000、WebP 等算法会剔除图像的视觉冗余，把像素压缩成更短的比特流——人眼对高频细节不敏感？那就丢掉它们。然后是信道编码（Channel Coding）：LDPC 码、Turbo 码等在压缩后的比特上加一层"保护壳"，在接收端纠正被噪声扭曲的比特。这套流程被称为分离式信源信道编码（Separate Source-Channel Coding）。

为什么通信系统长期采用这种模块化的分离架构？因为 Shannon 在 1948 年的开创性工作中证明了一个优雅的理论：在无限长分组的渐近极限下，信源压缩和信道纠错可以分别独立优化，级联起来不会损失最优性。这个结果叫做 Shannon 分离定理，它给了工程师们一个定心丸：你不需要联合设计，分开做就够了。

然而现实是残酷的。Shannon 的结论依赖两个在工程实践中几乎无法满足的条件：分组长度趋于无穷大，以及信源和信道的统计特性都是已知的、稳定的。当分组长度受限时——在实时图像传输场景中，等待数十万比特的分组完整到达再解码是不现实的——分离方案的性能会明显退化。更要命的是，无线信道是动态变化的：SNR（信噪比）在几毫秒内可能波动 10 dB， Rayleigh 衰落导致某些时刻信号几乎完全消失。

当信道质量恶化到某个临界点时，分离方案会出现所谓悬崖效应（Cliff Effect）：信道码的纠错能力被突破，比特错误开始失控增长，重建图像质量从"还行"直接崩溃到"不可用"。而在悬崖另一边，当信道质量意外变好时，已压缩的比特流容量是固定的，图像质量也不会相应提升——带宽被浪费了。

一个更根本的问题是：信源压缩和信道编码是在不知道彼此"痛点"的情况下独立优化的。信源编码器在做压缩决策时，不知道这条比特流最终会被哪条信道传输、遇到多少噪声。它只能做一个保守的假设，然后把"保护预算"全权交给信道编码器。在极端带宽受限或低 SNR 的场景下，这种"各管各的"设计留下了大量性能缺口。

这篇论文的核心目标，就是回答一个被问了几十年的问题：如果把信源压缩和信道编码联合起来训练，能不能比分离方案做得更好？在传统信息论框架下，JSCC（Joint Source-Channel Coding）已知优于分离方案，但设计精良的 JSCC 码极其困难。DeepJSCC 的答案是：用深度学习绕过手工设计，让网络自己学会"在有限带宽下，哪些视觉信息值得传，以及怎么传才能抗噪声"。

理解 DeepJSCC 的核心思想，只需要一个类比。

想象你要把一幅画通过一条嘈杂的管道送给朋友。传统方案是：先压缩（只保留画的轮廓和主要色彩），再用保护材料包裹（信道编码）。但管道质量未知——有时干净，有时充满杂质。

DeepJSCC 的思路完全不同：它不是先压缩再保护，而是一开始就按照这条特定管道的特性来生成传输内容。网络在训练时，把"这条管道会引入多少噪声"作为一个已知扰动直接嵌入学习目标——就像演员在一个模拟了各种噪声条件的排练厅里练习，直到她的表演在所有嗓门条件下都能被听清。

用自编码器（Autoencoder）的语言来说：DeepJSCC 本质上是一个加噪自编码器，但中间层不是量化器，而是一个代表物理信道的不可训练层。编码器 CNN 把像素直接映射为复数值信道符号，这些符号本身就携带了抗噪声的隐式结构；解码器 CNN 则从被噪声污染的信号中重建图像。

这个设计的精妙之处在于它彻底消除了信源和信道之间的边界。在分离方案中，压缩和纠错是两个独立决策；在 DeepJSCC 中，这两个决策被联合优化，编码器必须同时学习：哪些像素模式是重要的（压缩），以及如何用信道符号编码这些模式（纠错）。这两个目标在梯度下降中同时被优化，编码器必须在两者之间找到最优折中。

更反直觉的是，在 DeepJSCC 中，信道带宽本身就是压缩率。当 $k/n = 1/12$ 时，编码器只有 12% 的像素维度可用，但它不会像 JPEG 那样先做 DCT 变换再加熵编码，而是通过网络直接学习如何在 12% 的维度上表达最重要的视觉信息。这个表示是端到端为当前信道条件定制的。

DeepJSCC 的系统模型可以简洁地写成三个步骤：

编码器：输入图像 $\mathbf{x} \in \mathbb{R}^n$ 经过 CNN 编码器 $f_e(\cdot)$，输出复数信道符号 $\mathbf{z} \in \mathbb{C}^k$，满足功率约束 $\frac{1}{k}\mathbb{E}[|\mathbf{z}|^2] \le P$，其中 $P$ 是平均功率预算。

信道：AWGN 信道和 Rayleigh 衰落信道的接收模型为：

这个信道层是不可训练的——它是一个固定的数学模型，反向传播时噪声不产生梯度。

解码器：接收信号 $\hat{\mathbf{z}}$ 经过 CNN 解码器 $f_d(\cdot)$，输出重建图像 $\hat{\mathbf{x}} \in \mathbb{R}^n$。

整个系统的训练损失函数为：

编码器输出 $\mathbf{z} = f_e(\mathbf{x}) \in \mathbb{C}^k$，满足功率约束 $\frac{1}{k}\,\mathbb{E}[|\mathbf{z}|^2] \le P$。

训练损失函数定义为：

注意到这个损失函数同时依赖于输入图像 $\mathbf{x}$ 和信道 SNR。在训练中，SNR 是随机采样的——每个 batch 的信道噪声水平不同——因此网络被迫学习一种在各种 SNR 下都能表现良好的表示。这就是它天然具有 graceful degradation 特性的来源：在高 SNR 时，网络会把更多"预算"用于保留高频细节；在低 SNR 时，它学会优先保护最显著的视觉结构。

这里有一个值得深入理解的细节：为什么编码器输出复数值而不是比特？

在传统数字通信中，比特必须先被映射为有限星座点（如 QPSK 的 4 个点），然后通过信道传输。但在 DeepJSCC 中，编码器直接输出连续复数值——这是一个"模拟通信"（Analog Communication）的思路。连续值的好处是：编码器不需要被离散化约束，可以学习任意连续的光滑映射来表示视觉信息。这个映射在接收端由神经网络解码，天然具有软判决（soft-decision）的特性——解码器不是判决每个比特对错，而是利用整个信道符号的统计特性做全局优化。

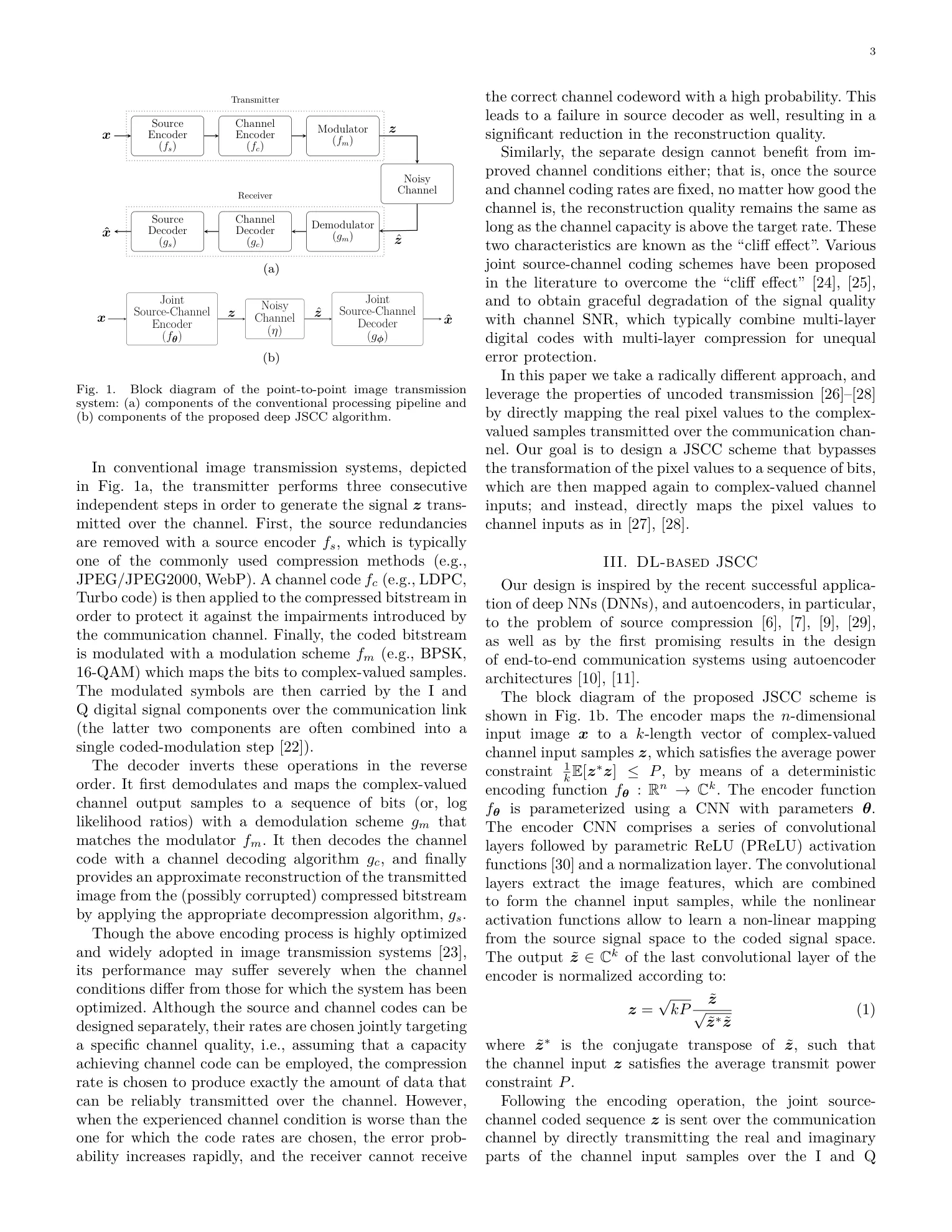

图 1：传统分离式信源信道编码（a）vs DeepJSCC 联合编码（b）。信道被建模为不可训练层嵌入神经网络。（来源：论文 Fig.1）

graph TD
    A["输入图像 x ∈ ℝⁿ
（96×96 彩色 patch）"] --> B["CNN 编码器 f_e(·)
5层 Conv + PReLU + 通道归一化"]
    B --> C["复数信道符号 z ∈ ℂᵏ
满足功率约束 E|z|² ≤ P"]
    C --> D{"物理信道"}
    D -->|"AWGN: ẑ = z + n"| E["AWGN 信道层"]
    D -->|"Rayleigh: ẑ = h·z + n"| F["Rayleigh 衰落信道层"]
    E --> G["CNN 解码器 f_d(·)
5层 Conv-T + PReLU"]
    F --> G
    G --> H["重建图像 x̂ ∈ ℝⁿ"]
    I["训练损失：MSE = E ‖x - x̂‖²
SNR 在训练时随机采样"]
    I -.-> B
    style D fill:#f9f,stroke:#333,stroke-width:2px
    style E fill:#ccf,stroke:#333
    style F fill:#ccf,stroke:#333
    style I fill:#ffc,stroke:#333

关于功率约束的实现：编码器输出后经过一个功率归一化层，将 $\mathbf{z}$ 除以 $\sqrt{\mathbb{E}[|\mathbf{z}|^2]/P}$，确保平均功率为 $P$。这个操作是可微的，可以在反向传播中传递梯度。

DeepJSCC 的实验在 CIFAR-10 数据集（用于超参数搜索和烧蚀实验）和 Kodak 数据集（24 张 768×512 彩色图像，用于最终性能评估）上进行，分为两个信道模型：AWGN（加性高斯白噪声）和 Slow Rayleigh Fading（慢瑞利衰落）。Baseline 对比方案是分离式数字传输链路：JPEG 或 JPEG2000 压缩后接不同码率的 LDPC 信道码，再配以 BPSK / 4-QAM / 16-QAM / 64-QAM 调制。

这些数字背后有几个值得深入分析的现象：

图 3：AWGN 信道下，k/n=1/12 时 DeepJSCC 与 JPEG+LDPC、JPEG2000+LDPC 的 PSNR 对比。注意平滑的曲线（无悬崖效应）vs 阶梯式跳变曲线。（来源：论文 Fig.7）

第一，低 SNR 增益更大。 在 SNR=1 dB 的极端恶劣信道下，DeepJSCC 领先 JPEG+LDPC 达 6 dB（AWGN, k/n=1/12），这相当于从"几乎无法辨认"到"基本可读"的跨越。而在 SNR=7 dB 时，增益缩小到 2 dB。这意味着 DeepJSCC 的优势恰恰在最需要它的场景——极端带宽受限、低 SNR 环境——体现得最为明显。

第二，悬崖效应消失了。 图 7 和图 8 的实验结果显示：JPEG+LDPC 方案在设计的 SNR 附近性能良好，但一旦信道 SNR 低于设计值，质量断崖式崩溃；高于设计值时，质量立即饱和。DeepJSCC 则完全不同：性能随 SNR 连续变化，没有断崖也没有平台。这对于实际无线系统至关重要——实际部署中，接收端 SNR 很少恰好等于理论设计值。

图 4：Slow Rayleigh 衰落信道下 k/n=1/6 的性能对比。DeepJSCC 在各种 SNR 下均显著领先分离方案。（来源：论文 Fig.9）

第三，Rayleigh 衰落场景下的鲁棒性。 在慢衰落信道中，DeepJSCC 学习到的表示对信道质量波动具有天然抵抗力。即使只在一个特定平均 SNR 上训练，网络也能在各种衰落条件下保持合理性能。相比之下，JPEG+LDPC 对 SNR 波动极为敏感——调制阶数和码率是为特定 SNR 精心选择的，一旦实际 SNR 偏离设计值，方案立刻失效。论文假设接收端已知相位偏移，因此信道模型等效为实衰落信道（带宽翻倍）。

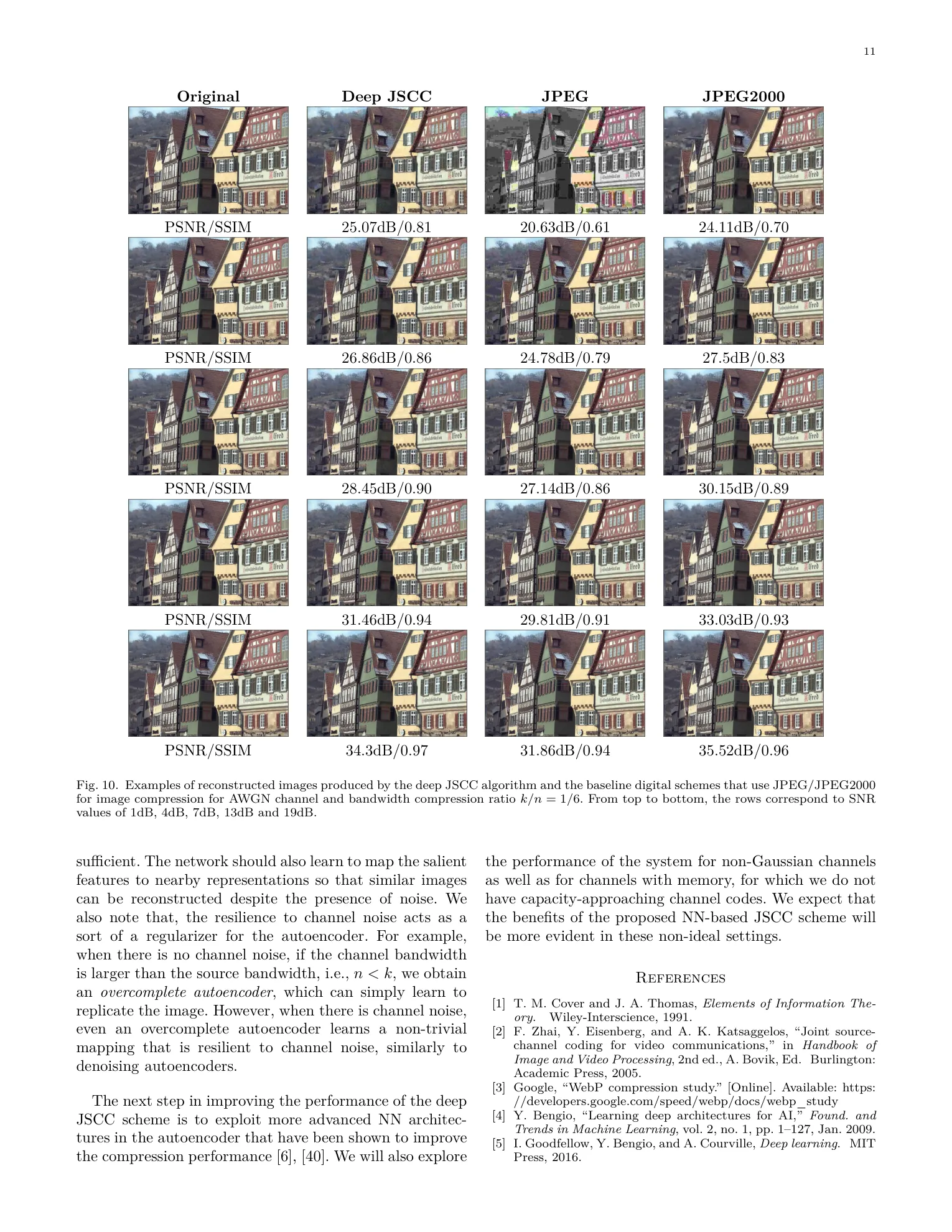

图 5：不同 SNR 条件下 DeepJSCC、JPEG+LDPC、JPEG2000+LDPC 的重建图像示例。DeepJSCC 的噪声更平滑，不产生 JPEG 的块效应。（来源：论文 Fig.10，SNR 从上到下为 1/4/7/13/19 dB）

计算效率也是论文强调的一个优势。DeepJSCC 在 Tesla K80 GPU 上实现每张图像 18 ms 的端到端编码解码（768×512 分辨率，Tesla K80 GPU），CPU 上为 387 ms。与文献报道的 JPEG 30~390 ms、JPEG2000 430~590 ms 相比具有竞争力，且不需要额外的信道编解码时间。

论文在第五节的讨论部分给出了一个深刻的直觉解释，值得仔细品味。

当信道无噪声且 $n > k$（信道带宽小于源带宽）时，DeepJSCC 等价于一个欠完备自编码器（Undercomplete Autoencoder）——它必须学习图像在 $k$ 维子空间中最有意义的表示。这在概念上类似于 PCA：网络找到一条最紧凑的信息通道来表达图像的主要变化方向。但一旦引入信道噪声，情况就完全不同了。

在噪声信道下，仅仅学会压缩是不够的。 编码器必须把重要特征映射到"信号空间中对噪声最不敏感"的方向——换句话说，它在隐式学习一种针对特定信道的最优功率分配。在 $k$ 维权空间中，不同方向对噪声的敏感度不同（信道的噪声协方差矩阵决定了这一点），而网络的梯度下降会自动学会把更多"功率"分配给低敏感方向，把次要特征推到高敏感方向。这个过程类似于信息论中的"水道容量分配"（water-filling），但完全由数据驱动。

另一个深层观察：信道噪声本身作为一种正则化项。当 $n < k$（过完备自编码器）且无噪声时，网络可以简单学习恒等映射——复制像素。但在有噪声的信道中，即使是过完备自编码器也会学到有意义的降噪表示，因为它必须对抗信道扰动。这与去噪自编码器（Denoising Autoencoder）的思想有异曲同工之妙，但 DeepJSCC 的去噪目标是信道噪声，而不是人工注入的像素噪声。

这些局限性在后续的 Deep JSCC 研究中被大量探索：可变码率 JSCC、信道自适应 JSCC、更深的 Transformer 架构等。DeepJSCC 的贡献不在于它解决了所有问题，而在于它开创了一个方向——用端到端学习代替手工设计的信源-信道级联。

理解这篇论文的影响，需要把它放在时间线上观察。

2017 年前后，深度学习社区出现了两个并行的发展脉络。一方面是深度图像压缩：Ballé et al. 的端到端图像压缩（2016）、Toderici et al. 的递归神经网络压缩（2016），这些工作证明神经网络可以超越 JPEG/JPEG2000 的率-失真权衡。另一方面是深度通信：O'Shea et al. 在 2017 年提出用自编码器建模端到端通信链路，证明了神经网络可以学习调制解调和信道均衡。

DeepJSCC 的创新在于：它是第一批明确将这两个脉络汇合的工作之一。 之前的深度通信工作主要处理离散比特或简单信号（如 MNIST 手写数字），而 DeepJSCC 直接处理高分辨率图像（Kodak 数据集，768×512）——这是一个巨大的粒度跨越。更重要的是，它把"联合优化"的思想从概念演示推进到实际性能验证：在多个 SNR 和带宽条件下量化证明了 JSCC 相对于分离方案的优势。

这篇论文对后续工作的影响是深远的。自 2019 年起，Deep JSCC 领域迅速扩展：在信道模型上从 AWGN/Rayleigh 扩展到 MIMO、毫米波、智能反射面；在架构上从 CNN 演进到 Transformer/ViT；在码率控制上从固定码率发展到可变码率和渐进式 JSCC；在应用上从图像扩展到视频、点云、LiDAR 数据。几乎所有后续工作都以 DeepJSCC（2018/2019）作为 baseline 和对比基准。

DeepJSCC 的核心价值不在于某个具体技巧，而在于它示范了一种新的研究范式：用端到端学习代替模块化手工设计。在信息论领域，联合信源信道编码的理论早就存在，但设计实用的 JSCC 码极其困难。深度学习让这个理论上的"更优方案"第一次变成工程上可实现的系统，并在真实实验数据上量化证明了性能优势。

对于通信工程师而言，这篇论文指向一个方向：在未来的无线系统中，也许不再需要手工设计信源编码器、信道编码器、交织器、均衡器——一个端到端的神经网络可以在一个统一的框架下完成所有这些功能，且在动态信道条件下表现更好。硬件层面，CNN 推理加速器（GPU/NPU）的普及让这种方案在移动端部署成为可能。

对于深度学习研究者而言，这篇论文提供了一个新视角：物理信道可以被建模为神经网络的一个不可训练层，从而将物理层通信纳入端到端学习框架。这个框架天然支持梯度下降训练，原则上可以处理任意可微分的信道模型——包括真实的电磁波传播场景。

当然，挑战依然存在。如何实现一个真正自适应的、覆盖宽 SNR 范围的 JSCC 模型？如何处理 SNR 完全未知的信道？如何将这个框架扩展到视频流和多用户 MIMO 场景？这些问题在 2018 年还是 open 问题，在今天仍然是活跃的研究前沿。
