# GAMES302 第 11 讲：基于体细分的等几何建模仿真优化一体化框架
本讲主讲人：徐岗（杭州电子科技大学）。主题：用 Catmull-Clark 体细分方法为 IGA 构造体参数化，并结合渐进迭代近似实现建模仿真优化一体化。
---
等几何分析的核心思想是用 NURBS / B-spline 同时表示几何和物理场。但这里有一个关键矛盾：
- CAD 模型通常只定义了边界（曲面壳），体的内部控制点需要后验构造。
- 传统网格生成方法（如 Delaunay、Advancing Front）生成的六面体网格无法直接转化为 B-spline 体表示。
体细分（Volumetric Subdivision）提供了一条出路：从已有的六面体网格（Hex-mesh）出发，通过 Catmull-Clark 体细分格式，直接构造光滑的 B-spline 体表示。这样，IGA 的几何表示和网格生成两个环节被打通了。
---
Catmull-Clark 是曲面细分领域的经典格式（1977 年提出），其体细分版本将这个思想推广到三维。
基本设定：
- 给定输入六面体网格 $M_0$（由顶点、边、面、体元组成）
- 通过逐层细分，生成越来越光滑的控制格
- 极限位置给出光滑的体表示
Catmull-Clark 体细分的关键要素：
- 面心点（F-face）：每个六面体面的几何中心
- 边心点（E-edge）：每条边的中点，结合相邻面的面心点共同决定
- 体心点（F-volume）：六面体元内部生成的新顶点
极限性质：经过足够次细分后，Catmull-Clark 体格式收敛到一个 $C^2$ 连续的光滑 B-spline 体（正则情况下 $C^2$，奇异点处降阶）。
这意味着：细分得到的体可以用标准的 B-spline 基函数来表示，直接作为 IGA 的计算域使用。
---
细分过程中，新的控制格顶点会偏离原始网格顶点——这是细分格式的自由度代价。
Push-back Operation 是一个修正机制：通过将体心点和面心点"推回"原始网格的约束面，使最终的体表示保持对原始几何的保真度。
公式层面的含义：给定插值约束，通过调整细分控制点的位置，使得极限曲面/体仍然通过原始网格顶点。
参数 $\lambda_{ij}$、$\mu_F$、$\gamma_c$ 控制 Push-back 的强度，不同参数组合产生不同效果——从轻微修正到完全保角。
---
PIA（Progressive-Iterative Approximation） 是一种从粗到精的迭代精化方法，常用于曲线曲面的渐进插值。
基本思想：
- 给定一组数据点 $P_i$，初始用一条粗 B-spline 曲线/曲面插值
- 计算残差向量 $\epsilon_i = P_i - F(t_i)$
- 将残差叠加到控制顶点上：$P_i^{(new)} = P_i^{(old)} + \alpha \cdot \epsilon_i$
- 重复直到收敛
在体细分的语境下，PIA 可以配合 Catmull-Clark 体细分使用：对给定的六面体网格 $M_0$，先用粗层细分得到初始体表示，再通过 PIA 迭代精化，使极限体更精确地逼近目标几何。
---

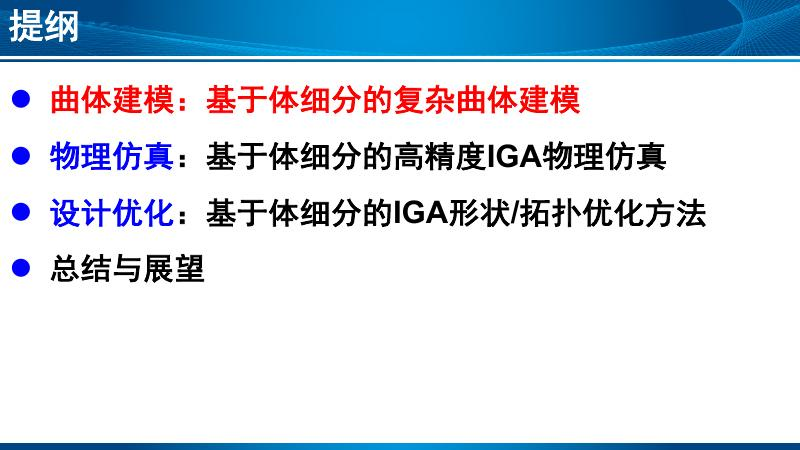

第 11 讲提出的完整框架可以概括为三个环节的打通：
建模 → 仿真 → 优化
- 建模：输入六面体网格 $M_0$，通过 Catmull-Clark 体细分得到 B-spline 体参数化
- 仿真：直接在 B-spline 体参数化上进行 IGA 求解，不需要额外网格生成
- 优化：结合 PIA 精化几何参数，结合形状/拓扑优化调整设计变量
这个框架的价值在于：三个环节共享同一个几何表示（B-spline），数据不需要在格式之间来回转换。CAD 造型输出六面体网格 → 体细分 → IGA 仿真 → 优化结果写回 CAD——整条管线没有断点。
---
- 体细分是 IGA 体参数化的重要工具：相比纯优化方法，体细分有更强的几何直觉保证。
- Push-back 是几何保真的关键机制：没有 Push-back，细分结果会偏离原始几何。
- Catmull-Clark 体格式收敛到 B-spline：这保证了 IGA 分析的可行性。
- PIA 提供了精化的通用框架：不仅适用于曲面，也适用于体。
- 一体化管线的核心价值：建模→仿真→优化共享表示，消除格式转换中的精度损失和信息断裂。
---
参考文献：
- Xie et al., "Interpolatory Catmull-Clark Volumetric Subdivision over Unstructured Hexahedral Meshes for Modeling and Simulation Applications."

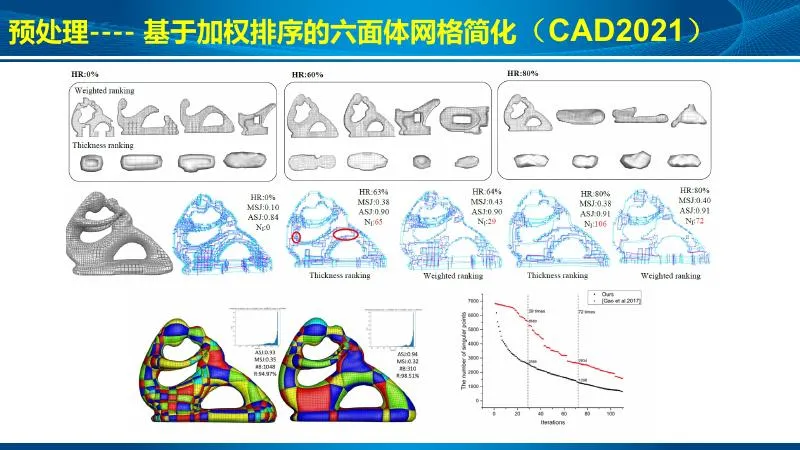

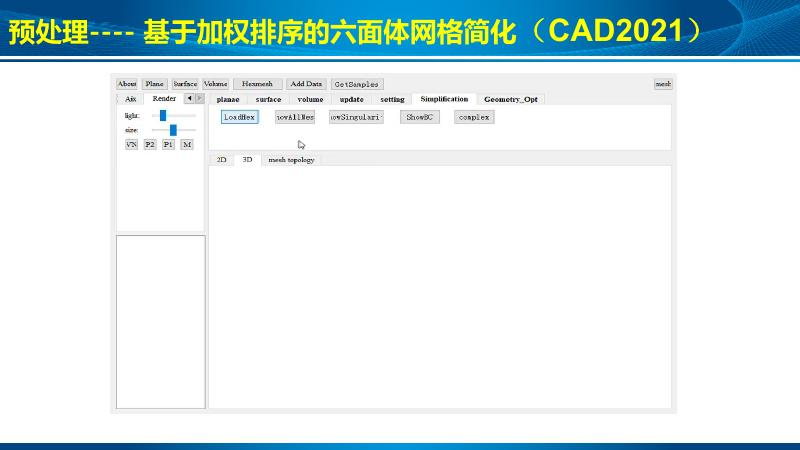

- Xu et al., "Weighted-based Hexahedral Mesh Simplification," CAD, 2021.
