信号变换全景

所有信号变换都源于同一个想法：用一组基本波形去"扫描"信号，测量每个波形的匹配程度。选择不同的基本波形、处理不同类型的信号，就产生了不同的变换。

问题在于，现实中的信号千差万别——有连续的也有离散的，有周期的也有非周期的，有有限长的也有无限长的。如果你拿一把"只能分析连续非周期信号"的工具去处理一段离散采样数据，工具和对象不匹配，要么数学上不成立，要么计算上不可行。

所以我们需要一个变换工具箱，每种工具对应一类信号。但它们的核心逻辑从未改变：选定一组基函数，用内积测量信号与每个基函数的相似度。

这个工具箱里的六种工具可以分成两层：

傅里叶变换的核心思想是：拿一组等幅复正弦 $e^{j\omega t}$ 去扫描信号，看每个频率分量有多强。但它有一个硬伤——信号必须"足够好"，积分 $\int_{-\infty}^{\infty}|x(t)|dt$ 必须收敛。像 $e^{2t}u(t)$ 这种指数增长信号，傅里叶积分直接发散。

拉普拉斯变换的解决思路极其简洁：在复正弦前面挂一个指数衰减因子 $e^{-\sigma t}$，强制把信号"压"到可积。定义复频率

把原来只扫描频率 $\omega$ 扩展成扫描整个复平面 $(\sigma, \omega)$。$\sigma$ 负方向是压住增长，正方向是允许更快衰减。

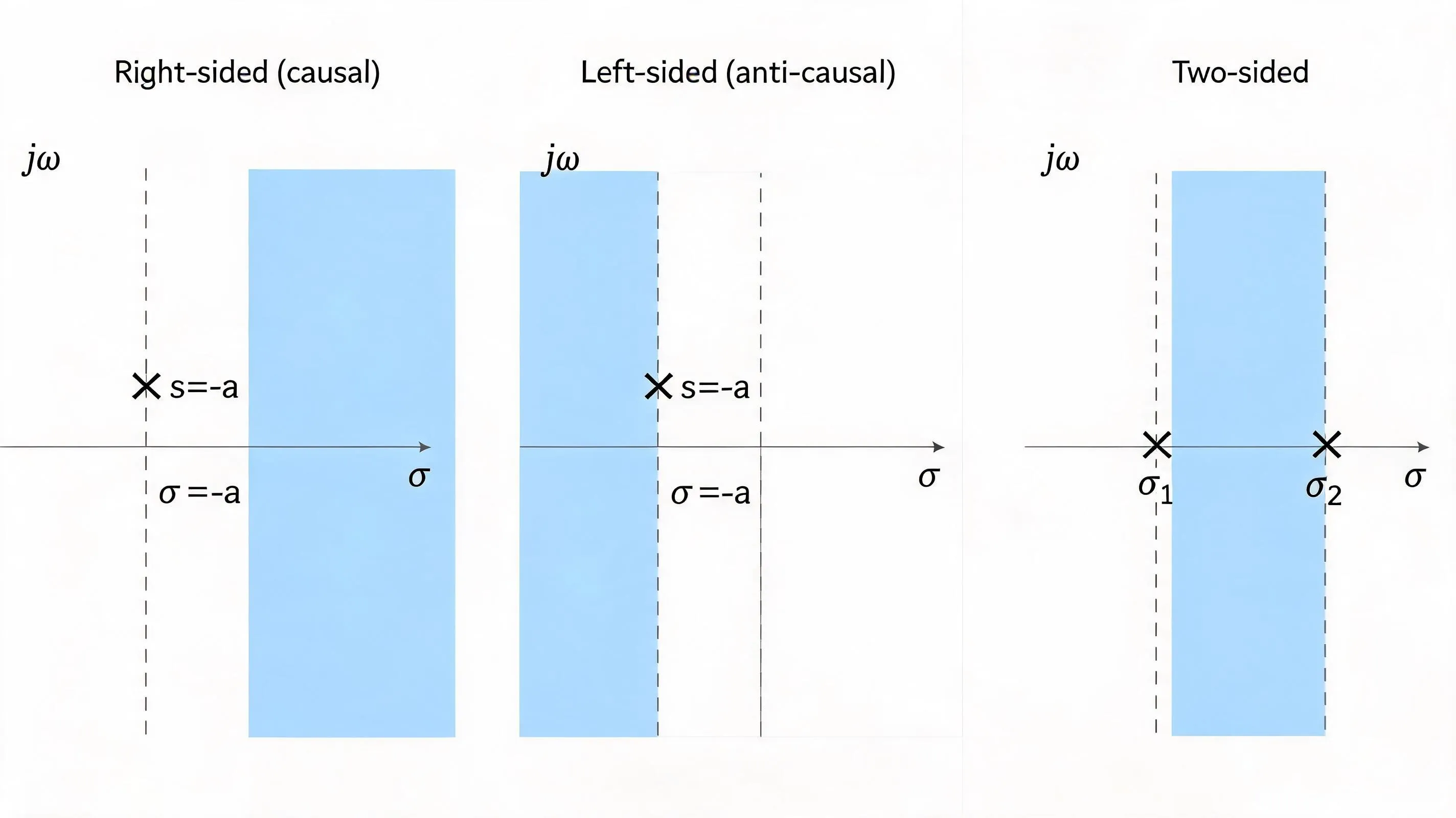

ROC 是拉普拉斯变换中不可或缺的一部分。和 Z 变换一样：同一个代数式 $X(s)$，不同的 ROC 对应不同的时域信号。

典型信号的 ROC 规律：

拉普拉斯变换的关键价值：它把微积分运算变成代数运算。下面是工程中最常用的性质。

注意时域微分性质 $\mathcal{L}\{x'(t)\} = sX(s) - x(0^{-})$。这条性质就是拉普拉斯变换能解 ODE 的根本原因：导数变成了乘以 $s$，初值被自动编码进去了。这跟 Z 变换 中移位变成乘以 $z^{-1}$ 的逻辑完全平行。

逆拉普拉斯变换的形式是围线积分：

其中围线 $\gamma$ 必须落在 ROC 内。和逆 Z 变换的围线积分完全对称——Z 变换的围线在 $z$ 平面的圆环上，拉普拉斯的围线在 $s$ 平面的竖直条带中。

工程中最常用的逆变换方法是部分分式展开。把 $X(s)$ 拆成若干简单分式之和，每个分式查表得到时域信号，再根据 ROC 判断是因果还是反因果。

如果只停在公式层面，很容易误以为拉普拉斯变换只是"解微分方程的技巧"。更准确地说，它是连续时间动态系统的工程语言：只要一个系统可以用线性常微分方程或卷积描述，拉普拉斯变换就能把"随时间演化的问题"变成"复平面上的代数和几何问题"。

Fourier 变换的核心操作是"用复正弦 $e^{j\omega t}$ 扫描信号"。但信号有两个维度的属性会影响变换的具体形式：

• 时域连续 vs. 离散：信号是连续函数 $x(t)$，还是离散序列 $x[n]$？
• 时域非周期 vs. 周期：信号是无限长的非周期信号，还是以某个周期重复的信号？

这两个维度组合出四种情况，对应四种 Fourier 变换。它们遵循一条核心对偶律：

这条对偶律是理解 Fourier 家族所有关系的万能钥匙。记住它，下面的四象限表就不用死记了。

逐行看这张表：

FT（连续时间傅里叶变换）：处理连续时间的非周期信号。频域也是连续的、非周期的——这是最"纯粹"的 Fourier 变换，也是其他三种形式的出发点。对应频域坐标 $\omega\in(-\infty,+\infty)$。

FS（傅里叶级数）：当信号在时域变成周期函数（周期 $T_0$），频域就被"采样"成离散的谐波序列 $k\omega_0$。对偶律说的是：时域周期化 → 频域离散化。反过来，把非周期信号的一个周期截取出来，让周期趋于无穷（$T_0\to\infty$），谐波间距趋于零，FS 就退化回 FT。

DTFT（离散时间傅里叶变换）：当时域变成离散序列 $x[n]$，频域就会自动产生 $2\pi$ 周期性。对偶律说的是：时域离散化 → 频域周期化。DTFT 的频率轴 $[-\pi,\pi)$ 内包含了全部信息，其余区间是重复。

DFT（离散傅里叶变换）：时域离散且有限长（等效于周期 $N$），频域也离散且有限长（等效于周期 $N$）。两个域同时被"采样"和"周期化"，结果是一个 $N$ 点到 $N$ 点的映射——这是唯一能被计算机直接计算的 Fourier 变换。FFT 是它的高效算法。详见 DFT 与 FFT 笔记。

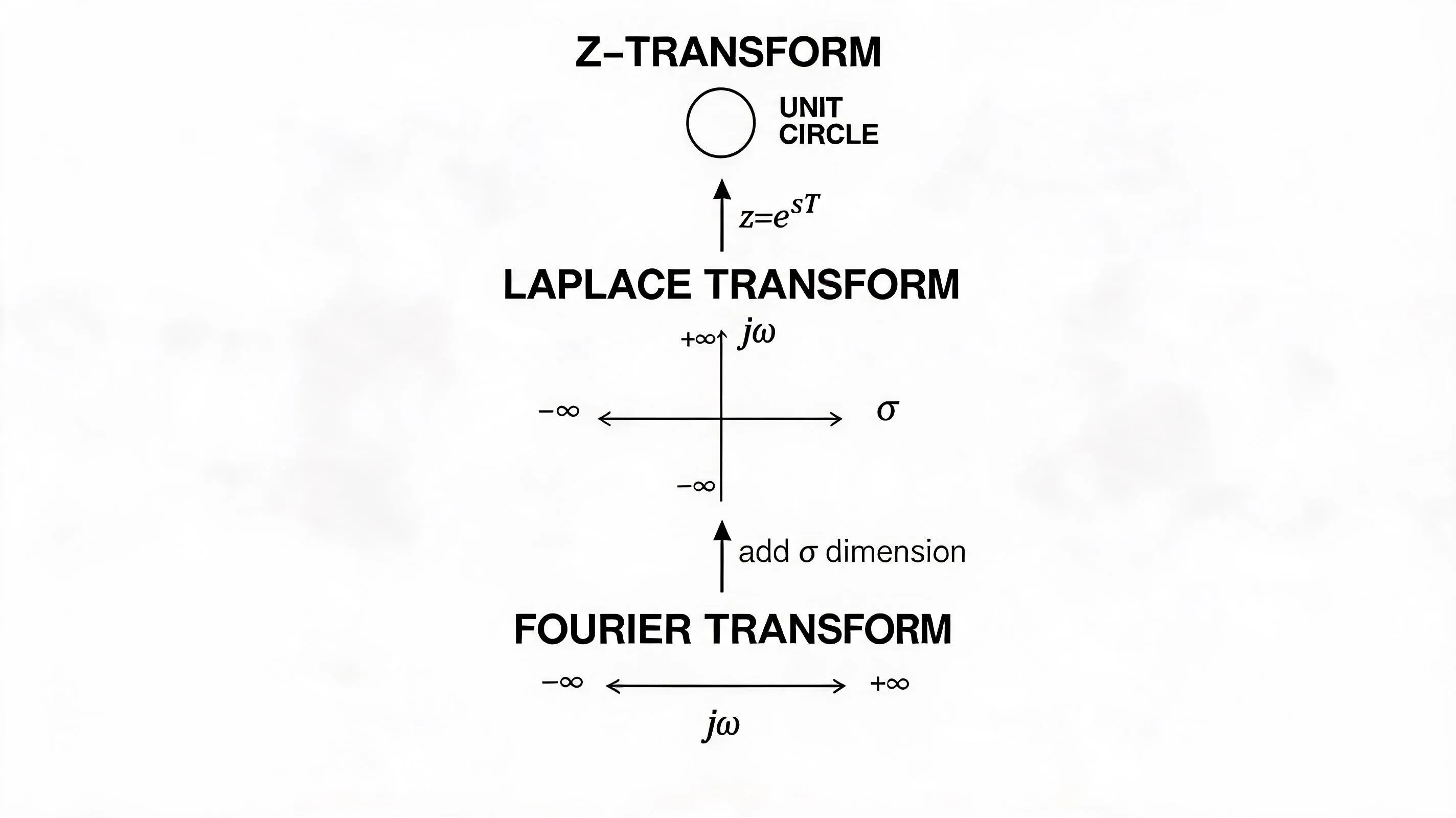

Fourier 家族的四种形式都工作在"纯频率"轴上——它们的基函数是等幅复正弦 $e^{j\omega t}$ 或 $e^{j\omega n}$。但工程中经常遇到 Fourier 分析无法处理的信号（指数增长、不稳定系统），需要把"频率"概念推广到"复频率"。

这就引出了两种推广变换：

推广的核心逻辑是加入指数包络：Fourier 用等幅模板 $e^{j\omega t}$，Laplace 用带衰减/增长的模板 $e^{(\sigma+j\omega)t}$；DTFT 用等幅模板 $e^{j\omega n}$，Z 变换用带衰减/增长的模板 $r^{-n}e^{-j\omega n}$。

退化条件：

• Laplace 退化为 FT：令 $\sigma=0$（即 $s=j\omega$），前提是虚轴在 ROC 中。
• Z 变换退化为 DTFT：令 $r=1$（即 $z=e^{j\omega}$），前提是单位圆在 ROC 中。

这两个退化关系是 Laplace 和 Z 变换与 Fourier 家族的精确交汇点。

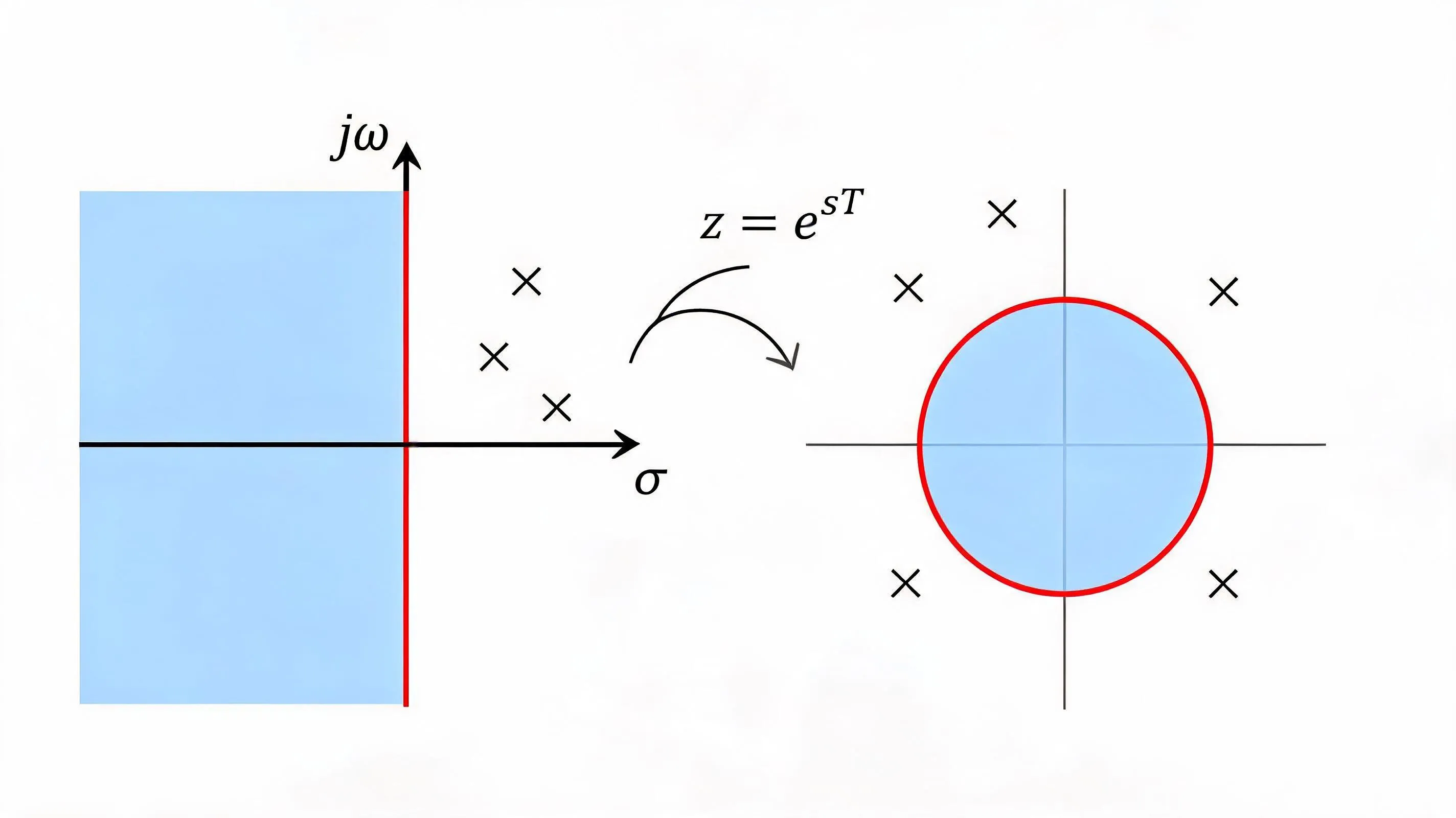

连续到离散的桥梁：Laplace 和 Z 之间的映射是 $z = e^{sT}$，其中 $T$ 是采样间隔。展开 $s = \sigma + j\Omega$：

其中 $|z| = e^{\sigma T}$（半径）和 $\arg z = \Omega T$（角度）。这揭示了三个关键事实：

1. 虚轴 → 单位圆。$s$ 平面的虚轴 $\sigma=0$（FT 的位置）映射为 $z$ 平面的单位圆 $|z|=1$（DTFT 的位置）。

2. 左半平面 → 单位圆内。$\sigma \lt 0$ 对应 $|z| \lt 1$。连续系统的稳定条件（极点在左半平面）对应离散系统的稳定条件（极点在单位圆内）。

3. 沿虚轴的周期性。当 $\Omega$ 增加 $2\pi/T$ 时，$\arg z$ 增加 $2\pi$，回到同一点。这就是采样导致频谱周期延拓的根源，在 采样定理笔记 中有详细图示。

六种变换不是六个孤立工具，而是一张连通的网。以下逐一说明每条关系链的数学桥梁和物理直觉。

关系 1：FT ↔ FS——周期化 ↔ 离散化。把非周期信号周期延拓（周期 $T_0$），频域就从连续的 $X(j\omega)$ 变成离散的谐波 $X[k]$，频率间隔 $\omega_0=2\pi/T_0$。反过来，FS 是 FT 在频域上的采样，FT 是 FS 在 $T_0\to\infty$ 时的极限。

关系 2：FT ↔ DTFT——时域采样 ↔ 频域周期化。对连续信号以间隔 $T$ 采样得到离散序列，频域就从非周期的 $X(j\omega)$ 变成 $2\pi/T$ 周期的 $X(e^{j\omega})$。这是 采样定理 的核心：采样导致频谱以 $2\pi/T$ 为周期重复。

关系 3：DTFT ↔ DFT——频域采样 ↔ 时域周期化。在 DTFT 的连续频率轴上取 $N$ 个等间隔点 $\omega_k=2\pi k/N$，就得到 DFT。对偶律再次生效：频域采样导致时域周期化——所以 DFT 天然隐含循环卷积。详见 DFT 与 FFT 笔记。

关系 4：Laplace → FT——令 $s=j\omega$。在 Laplace 变换中令 $\sigma=0$，就退化为 FT。前提是虚轴 $j\omega$ 必须落在 ROC 中。如果虚轴不在 ROC 中，说明信号的 FT 不存在，但 Laplace 变换在某个 $\sigma\neq 0$ 处仍有定义——这就是 Laplace 比 FT 更"强大"的地方。

关系 5：Laplace → Z——映射 $z=e^{sT}$。对连续信号采样，Laplace 变换通过 $z=e^{sT}$ 映射到 Z 变换。虚轴 → 单位圆，左半平面 → 圆内，频域的 $2\pi/T$ 周期性折叠到单位圆的 $2\pi$ 周期性。

关系 6：Z → DTFT——令 $z=e^{j\omega}$（取单位圆）。在 Z 变换中令 $r=1$（单位圆上取值），就退化为 DTFT。前提是单位圆在 ROC 中——如果 ROC 不包含单位圆，说明 DTFT 不存在（系统不稳定），但 Z 变换仍然有定义。

关系 7：FS ↔ DFS/DFT——离散化的 FS。对周期连续信号采样得到周期离散序列，FS 就变成 DFS（离散傅里叶级数），DFS 的一个周期就是 DFT。这条链把连续时间的周期分析和离散时间的有限长分析连起来了。

变换不是数学练习，它们各自对应着工程中一类核心问题。下面按变换逐一说明。
