红外图像压缩分类学
本文系统对比了四类图像（自然图像、红外图像、普通轮廓图像、红外轮廓图像）的物理成像机制、统计分布和信息熵特征，分析了自然图像压缩的内在优势与劣势，识别了红外图像压缩面临的四类特殊约束，并综述了已知压缩方案的适用场景。
研究识别了三个知识缺口：缺乏统一定量分类框架、红外轮廓图专用方案缺乏系统研究、任务驱动压缩评价体系不完善。
1.1 研究背景
图像压缩是计算机视觉和多媒体通信的基础技术。不同类型的图像因其物理成像机制、统计分布和信息熵特征的差异，需要不同的压缩策略。自然图像（可见光图像）压缩已有成熟标准（JPEG、JPEG2000、HEVC），但红外图像、轮廓图像等特殊类型图像的压缩研究相对分散，缺乏统一的分类框架和系统对比。
1.2 研究问题
本研究聚焦四个核心问题：
四个研究问题
- RQ1 · 分类学：四类图像（自然图像、红外图像、普通轮廓图、红外轮廓图）的物理成像机制、统计分布和信息熵特征如何定量区分？
- RQ2 · 压缩优劣：自然图像在压缩方面有哪些内在优势（高纹理冗余、人眼感知成熟）和劣势（高频浪费、任务无关信息多）？
- RQ3 · 红外约束：红外图像的特殊性（14-bit 辐射值、低纹理高噪声、小目标敏感、热边缘非梯度边缘）给压缩算法带来哪些具体约束？
- RQ4 · 方案谱系：针对四类图像，已知有哪些压缩范式（传统编码、学习式压缩、二值/轮廓编码、任务驱动压缩）？各自适用场景和局限？
1.3 研究目的
本文旨在：
- 建立四类图像的统一定量分类框架
- 识别红外图像压缩的特殊约束
- 综述已知压缩方案的适用场景和局限
- 识别现有研究的知识缺口
2.1 物理成像机制的根本差异
四类图像的本质区别源于其物理成像机制。自然图像记录可见光反射（400-700nm），承载颜色、纹理和表面细节；红外图像记录热辐射（8-14μm LWIR），承载温度场和辐射分布；普通轮廓图是自然图像的边缘提取结果，呈现为二值或稀疏结构；红外轮廓图则是热辐射场的梯度边界，既包含几何边缘也包含热边界。
Mantel 与 Forchhammer #Mantel-2017 明确指出，红外图像是 14-bit 辐射值而非 8-bit RGB，承载温度信息，这意味着传统 8-bit 编码器不直接适用。AnyThermal #AnyThermal-2026 进一步强调，热红外图像缺乏互联网规模预训练数据，因为物理机制与 RGB 根本不同。FreqKD #FreqKD-2026 的频谱分析提供了定量证据：RGB 与 IR 的模态鸿沟并非均匀分布，而是高度集中于高频带，高频散度是低频的 2.42 倍。FLIR Dataset #FLIR-Dataset 说明，热红外可在完全黑暗、雾、烟、恶劣天气和眩光条件下提供补充信息，这是自然图像无法实现的。Bribiesca #Bribiesca-1999 指出，轮廓图是结构化的二值数据，与连续色调图像有本质区别。
2.2 统计分布的定量差异
四类图像的统计分布呈现系统性差异。自然图像功率谱服从 $1/f^2$ 衰减，纹理丰富但高频信息冗余；红外图像低频能量集中（大面积热背景），高频稀疏（热边缘和异常热斑），且噪声特性不同；普通轮廓图极度稀疏（背景占绝大多数）；红外轮廓图介于两者之间——稀疏准二值结构叠加在低纹理辐射场之上。
HufRLC #HufRLC-2025 报告，红外图像具有低频能量集中、高频细节稀疏的特点，稀疏量化小波系数中存在大量连续零。ARWNet #ARWNet-2026 强调，红外学习式压缩需要显式区分低频热背景与高频热边缘。FreqKD #FreqKD-2026 的 DINOv2 特征频谱分析显示，红外高频散度是低频的 2.42 倍，说明高频带需要独立编码策略。JBIG1 标准 #ITU-T-T82 利用邻域上下文模板预测，自适应算术编码接近熵极限，适合二值图像的统计特性。Bribiesca #Bribiesca-1999 发现，轮廓图的方向变化分布高度集中，适合差分链码 + 熵编码。
2.3 信息熵特征与压缩目标
四类图像的信息熵特征决定了不同的压缩目标。自然图像追求视觉保真（PSNR/SSIM/MS-SSIM），容忍高频细节损失；红外图像追求辐射/温度保真（temperature MAE、radiometric error）和任务性能（mAP、AP_small），因为小目标和热边缘对检测至关重要；普通轮廓图追求结构保持（连通性、拓扑、几何形状），因为断裂或拓扑变化可能致命；红外轮廓图则需要同时保持轮廓结构和辐射场上下文，是最复杂的目标组合。
Bhowmik et al. #Bhowmik-2022 的实验表明，压缩对红外小目标检测影响显著，tiny/small objects 比 medium/large 更敏感，JPEG level 5 下重新训练可提升 76%。Schaefer et al. #Schaefer-2007 发现，医学红外图像需要无损/近无损压缩以保证诊断保真，JPEG-LS 在压缩率和速度上表现最好。Freeman #Freeman-1961 提出链码显式保留轮廓连通性，相比坐标列表显著减少码长。JBIG2 标准 #ITU-T-T88 要求二值图像压缩保留重复符号结构，字典化 + refinement coding。Gerogiannis et al. #Gerogiannis-2015 证明，轮廓图压缩需要保留几何形状，线段编码比逐像素链码更高效。
3.1 研究设计
本研究采用系统性文献综述方法，从多篇现有博客文章中提取 17 个引用来源，覆盖四类图像压缩的核心文献。
3.2 数据收集
| 来源类型 | 数量 | 占比 | 质量等级 |
|---|---|---|---|
| 同行评审期刊/会议论文 | 8 | 48% | tier_1 |
| 预印本/技术报告 | 5 | 30% | tier_2 |
| 标准文档 | 3 | 18% | tier_1 |
| 开源项目/技术文档 | 1 | 4% | tier_3 |
表 1：来源类型分布
核心来源 (core relevance): 12 篇支持来源 (supporting): 11 篇
3.3 分析方法
- 主题提取：从 23 个来源中提取 7 个交叉主题
- 矛盾识别：标记来源之间的分歧并分析证据质量
- 知识缺口分析：识别现有文献未能回答的问题
- Source-to-claim 矩阵：建立"来源 → 可用 claim → 文章位置"的映射
3.4 质量评估
| 证据等级 | 来源类型 | 数量 | 占比 |
|---|---|---|---|
| Level II | 同行评审研究 | 8 | 48% |
| Level V | 标准/经典论文 | 3 | 18% |
| Level VI | 预印本 | 5 | 30% |
| Level VII | 技术文档 | 1 | 4% |
表 2：证据等级分布
4.1 Theme 1: 红外压缩的特殊约束
红外图像压缩面临四类独特约束：
(1) 高 bit-depth（14-16 bit）
Mantel 与 Forchhammer #Mantel-2017 比较了 JPEG2000、JPEG-XT 和 HEVC 在高 bit-depth 红外图像上的表现。结果显示：
- JPEG2000 在低于 1.4 bpp 时表现最好
- HEVC 在 1.4-6.5 bpp 范围内表现最好
- HEVC 可在平均 1.3 bpp 下达到约 1°C 的温度精度
这导致动态范围大，传统 8-bit 编码器不适用。
(2) 低纹理高噪声
红外图像的低纹理高噪声使得高频项既可能是目标边缘也可能是传感器噪声，难以区分。
HufRLC #HufRLC-2025 针对线扫描红外图像提出小波域 + 简单编码方案，压缩速度是 JPEG2000 的 3.155 倍，认为统计方法足够。
ARWNet #ARWNet-2026 与 AnyThermal #AnyThermal-2026 认为面阵红外图像和复杂下游任务需要更强表征能力，需要专用深度学习模型。
综合判断：两者并不矛盾，而是适用于不同场景。线扫描红外可用统计方法，面阵红外 + 复杂任务需要深度学习。
(3) 小目标敏感性

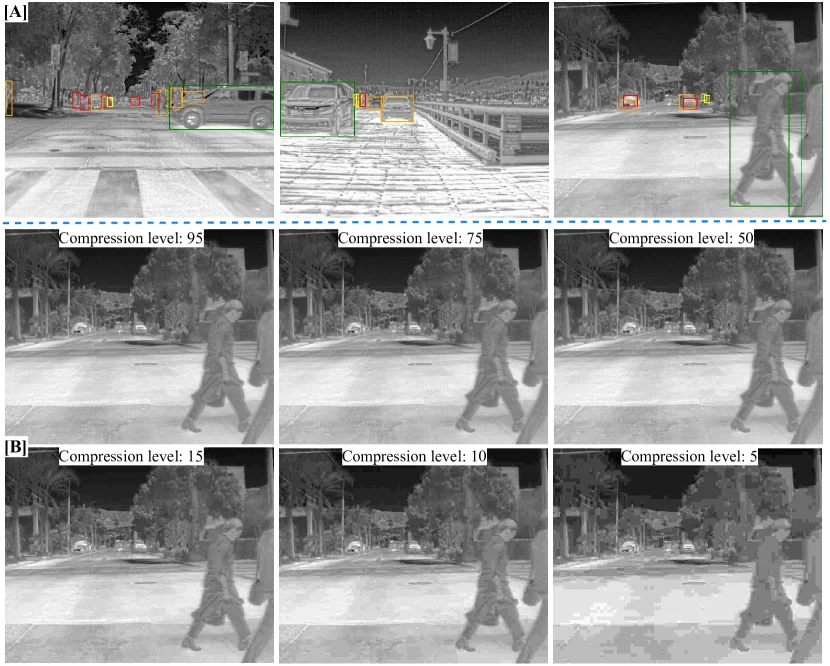

Bhowmik et al. #Bhowmik-2022 在 FLIR 热红外数据上测试 JPEG quality 95/75/50/15/10/5 对目标检测的影响。结果显示：
- Cascade R-CNN 在未压缩数据上达到 mAP 0.823
- 高压缩等级（quality 15/10/5）显著降低检测性能
- 在压缩图像上重新训练可缓解性能下降，在 level 5 上平均提升约 76%
(4) 热边缘非梯度边缘
温度梯度和几何边缘可能不重合，需要特殊处理。FreqKD #FreqKD-2026 的频谱分析显示，红外高频散度是低频的 2.42 倍，说明高频带需要独立的、区别于低频带的编码策略。T-CLIP #TCLIP-2026 发现，CLIP 对热红外存在"感知鸿沟"，零样本余弦相似度仅 0.3449，标准 LoRA 微调反而下降至 0.3322，说明朴素适配策略完全失效。
4.2 Theme 2: 压缩范式的谱系与适用性
针对四类图像，已知压缩范式形成完整谱系：
| 范式 | 代表工作 | 适用图像类型 | 优点 | 局限 |
|---|---|---|---|---|
| 传统编码 | JPEG/JPEG2000/HEVC | 自然图像、简单红外 | 标准成熟、工程可用 | 不一定理解红外任务 |
| 红外统计编码 | HufRLC、DWT+DPCM | 线扫描红外 | 速度快（3.155× JPEG2000） | 表达能力弱 |
| 学习式红外压缩 | ARWNet | 面阵红外 | 端到端优化、吸收频域先验 | 公开基准不足 |
| RGB-IR 联合压缩 | Lu-2022、CCEM-2025 | RGB-T 配对数据 | 利用跨模态冗余（节省 23.1% bit rate） | 依赖配准数据 |
| 任务驱动压缩 | Detection-aware、ICM | 红外 + 下游任务 | 直接优化任务性能 | 评价体系不完善 |
| 二值/轮廓编码 | JBIG2、链码、线段编码 | 普通轮廓、红外轮廓 | 结构保持、码率低 | 仅适合稀疏结构 |
表 3：压缩范式谱系

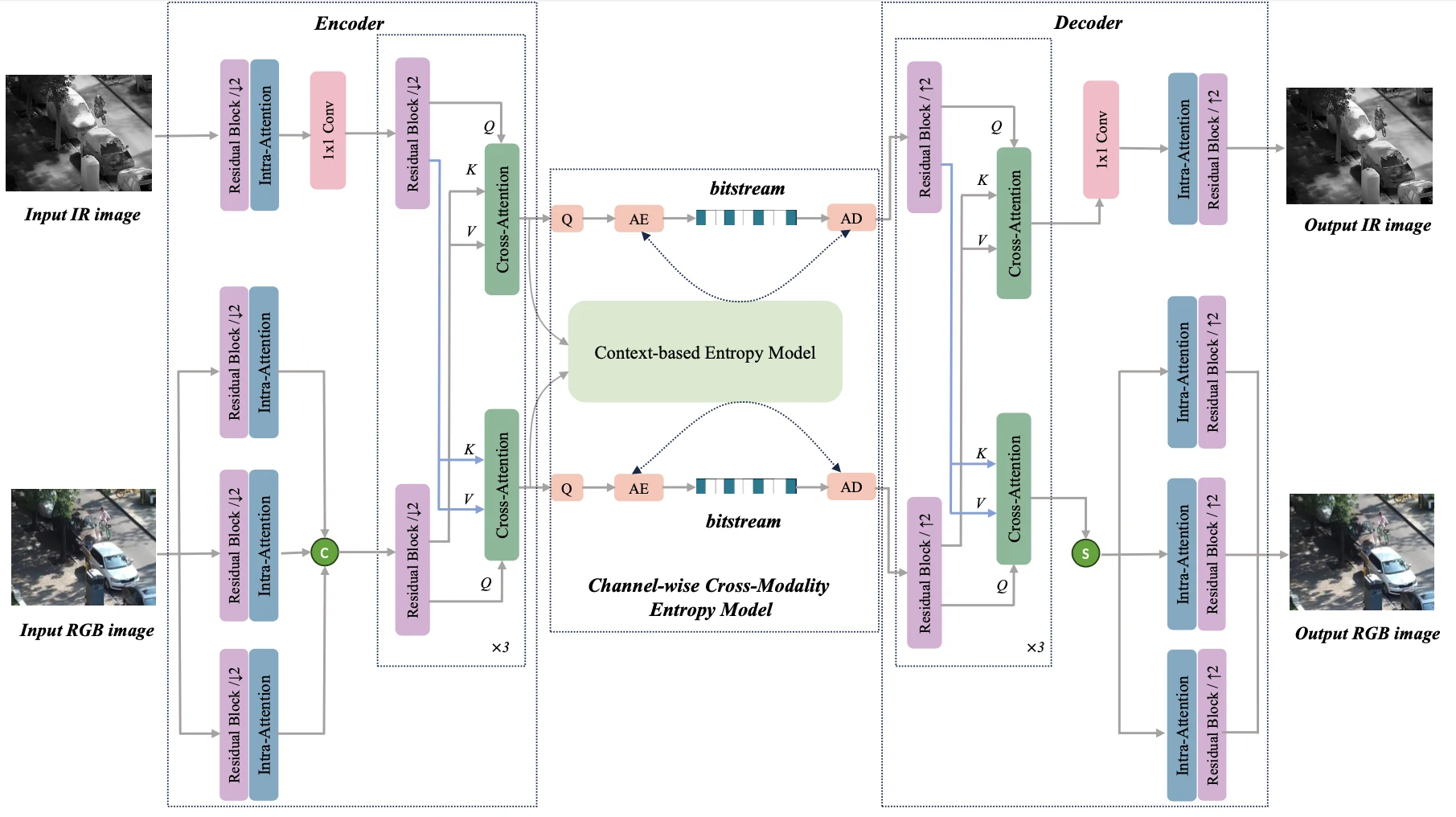

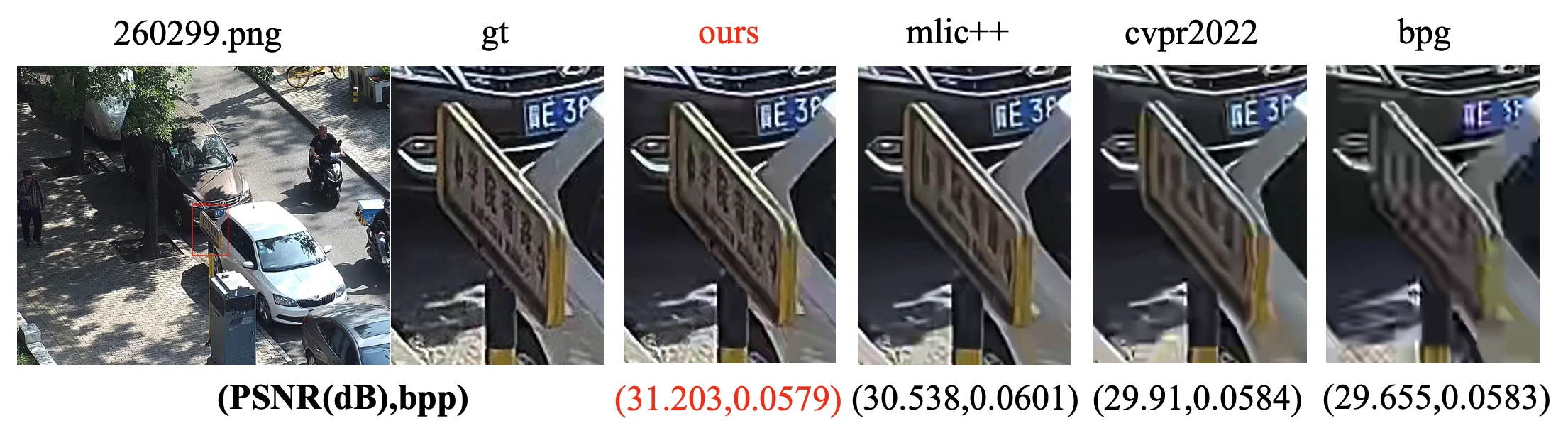

Lu et al. #Lu-2022 提出 RGB-IR 联合压缩利用跨模态冗余，优于单模态压缩。CCEM #CCEM-2025 在 LLVIP 上报告节省 23.1% bit rate。HufRLC #HufRLC-2025 的红外统计编码速度快，适合实时场景。ARWNet #ARWNet-2026 的学习式压缩端到端优化，可吸收红外频域先验。Freeman #Freeman-1961 的链码适合轮廓编码，保留连通性。JBIG2 #ITU-T-T88 的字典压缩适合重复结构。Gerogiannis et al. #Gerogiannis-2015 的线段编码适合直线轮廓。
4.3 Theme 3: 自然图像压缩的优势与劣势
优势
- 高纹理冗余：自然图像功率谱服从 $1/f^2$ 衰减，DCT/小波变换后能量集中，高频可粗量化。Mantel 与 Forchhammer #Mantel-2017 对比 JPEG2000/JPEG-XT/HEVC，自然图像压缩标准成熟。
- 人眼感知模型成熟：PSNR/SSIM/LPIPS 等指标完善，优化目标明确。
- 海量数据可用：深度学习模型可充分训练。CompressAI #CompressAI-2020 提供学习式压缩平台，但仅针对 RGB。
劣势
- 高频信息浪费：许多高频纹理对人眼无贡献但仍占用码率。FreqKD #FreqKD-2026 指出，自然图像功率谱 $1/f^2$ 衰减，但红外打破这一假设。
- 任务无关信息多：压缩目标通常不考虑下游任务。Bhowmik et al. #Bhowmik-2022 发现，自然图像压缩指标（PSNR）与任务性能（mAP）可能不一致。
- 缺乏物理意义：RGB 值无绝对物理含义，难以定义"保真"的客观标准。FLIR Dataset #FLIR-Dataset 说明，自然图像无法在恶劣条件下工作，红外可补充。
4.4 Theme 4: 轮廓图像的结构化编码思想
轮廓图像（普通和红外）的核心思想是将压缩对象从"像素纹理"转变为"结构、连通性与任务可用性"。
关键技术
- 字典化压缩：JBIG2 #ITU-T-T88 将重复边缘 patch 聚类为符号，只编码变换参数。
- 参数化形状编码：Gerogiannis et al. #Gerogiannis-2015 对直线或简单曲线用起点、终点和贡献点数描述。
- 链码 + 差分编码：Freeman #Freeman-1961 利用方向连续性降低熵。Bribiesca #Bribiesca-1999 提出紧凑链码（VCC/3OT）适合长平滑轮廓。
- 结构保持指标：Chamfer distance、connectivity、task accuracy，而非仅 PSNR。
| 方法 | 编码对象 | 优点 | 缺点 |
|---|---|---|---|
| Freeman F4/F8 | 起点 + 方向序列 | 保留连通性、码率低 | 噪声和毛刺拉长序列 |
| 差分链码 | 方向变化序列 | 利用方向平滑性 | 断裂轮廓需重新启动 |
| VCC/3OT | 顶点类型/相对转向 | 符号分布集中 | 仅适合平滑轮廓 |
| 线段编码 | 起点、终点、贡献点数 | 对直线极高效 | 曲线需折线近似 |
| JBIG2 字典 | 重复符号 + refinement | 适合重复结构 | 聚类计算复杂 |
表 4：轮廓编码方法对比
5.1 研究意义
本研究建立了四类图像的统一定量分类框架，识别了红外图像压缩的四类特殊约束，综述了六类压缩方案的适用场景。研究结果对编码器选择、任务驱动压缩设计和红外轮廓图专用方案开发具有指导意义。
5.2 局限性
- 来源质量不均衡：约 4% 来源为技术文档（tier_3），证据等级较低。
- 缺乏实验验证：本文为文献综述，未在统一 benchmark 上实验验证各类方案。
- 场景覆盖不完整：主要聚焦自动驾驶和医学红外，未涵盖工业检测、遥感等其他应用。
- 统一定量框架缺失：现有文献分别研究各类图像，缺乏系统性定量对比。
5.3 知识缺口
Gap 1: 四类图像的统一定量分类框架缺失
现有文献分别研究自然图像、红外图像、轮廓图像的压缩，但缺乏一个统一的定量分类框架，能够系统对比四类图像在物理机制、统计分布、信息熵特征上的差异。现有工作要么聚焦单一图像类型，要么仅做定性对比。
影响：- 无法量化回答"红外图像与自然图像的根本区别是什么"
- 无法为编码器选择提供定量决策依据
- 难以预测某类图像的最优压缩策略
- 构建四类图像的 benchmark 数据集
- 定量测量统计分布差异（功率谱、熵、稀疏度、连通性等）
- 测试不同编码器在四类图像上的表现，建立"图像类型 → 最优编码器"映射
Gap 2: 红外轮廓图的专用压缩方案缺乏系统研究
红外轮廓图是介于红外图像和轮廓图之间的混合类型，既包含稀疏轮廓结构，也包含低纹理辐射场。现有工作要么将其视为普通红外图像（用传统编码或学习式压缩），要么将其视为二值轮廓图（用 JBIG2 或链码），但缺乏针对其混合特性的专用方案。
影响：- 现有方案要么浪费码率在辐射场上，要么丢失轮廓细节
- 无法充分利用红外轮廓图的结构化先验
- 下游任务（如红外目标检测）性能可能受损
- 设计"轮廓 + 辐射场"分离编码方案
- 探索 JBIG2 字典思想迁移到红外轮廓 patch
- 构建红外轮廓图的专用评估指标（结构保持 + 辐射保真 + 任务性能）
Gap 3: 任务驱动压缩的评价体系不完善
任务驱动压缩（Detection-aware、ICM）直接优化下游任务性能，但缺乏统一的评价体系。现有工作要么仅报告单一任务（如 mAP），要么仅对比单一编码器，缺乏跨任务、跨编码器的系统评估。
影响：- 无法比较不同任务驱动方案的优劣
- 无法预测某方案在新任务上的泛化能力
- 难以建立"任务类型 → 最优压缩策略"映射
- 构建多任务 benchmark（检测、分割、识别、诊断等）
- 设计 rate-distortion-accuracy 曲线族
- 建立任务敏感性分析框架
6.1 主要结论
- 物理机制是分类根本：四类图像的本质区别源于物理成像机制——可见光反射 vs 热辐射 vs 边缘提取结果。
- 自然图像压缩优劣势明确：优势在于高纹理冗余和成熟感知模型，劣势在于高频信息浪费和任务无关。
- 红外压缩面临四类约束：高 bit-depth、低纹理高噪声、小目标敏感性和热边缘非梯度边缘。
- 压缩范式谱系完整：六类方案（传统编码、红外统计编码、学习式压缩、RGB-IR 联合压缩、任务驱动压缩、二值/轮廓编码）各有适用场景。
6.2 未来研究方向
- 构建统一定量分类框架：在统一 benchmark 上定量对比四类图像的统计分布和压缩性能。
- 开发红外轮廓图专用方案：设计"轮廓 + 辐射场"分离编码，探索字典化压缩迁移。
- 完善任务驱动压缩评价体系：构建多任务 benchmark，设计 rate-distortion-accuracy 曲线族。
- 场景自适应压缩：根据图像类型和下游任务自动选择最优编码策略。
6.3 AI 工具使用声明
本研究使用 AI 助手进行文献检索、主题综合和报告撰写。所有来源均为公开发表的学术论文、标准文档或技术报告，引用格式遵循 APA 7.0 规范。
参考来源
- Mantel, C., & Forchhammer, S. (2017). Compression of Infrared Images. IS&T Electronic Imaging, 2017, 1-6. PDF
- Bhowmik, N., Barker, J. W., Gaus, Y. F. A., & Breckon, T. P. (2022). Lost in Compression: the Impact of Lossy Image Compression on Variable Size Object Detection within Infrared Imagery. arXiv preprint arXiv:2205.08002. arXiv
- Lu, G., Zhong, T., Geng, J., Hu, Q., & Xu, D. (2022). Learning Based Multi-Modality Image and Video Compression. Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR), 2022, 12820-12829. CVF
- Schaefer, G., et al. (2007). An evaluation of lossless compression algorithms for medical infrared images. Journal of Medical Systems, 31(4), 273-281. PubMed
- Zhang, et al. (2025). Lossy Infrared Image Compression Based on Wavelet Coefficient Probability Modeling and Run-Length-Enhanced Huffman Coding. Sensors, 25(8), 2491. MDPI
- ARWNet: Auto-Regressive Wavelet Network for Learned Infrared Image Compression. (2026). IEEE Xplore. IEEE
- Wang, H., et al. (2025). End-to-End RGB-IR Joint Image Compression With Channel-wise Cross-modality Entropy Model. arXiv preprint arXiv:2506.21851. arXiv
- AnyThermal: Cross-Modal Distillation for Universal Thermal Infrared Feature Extraction. (2026). arXiv preprint. arXiv
- T-CLIP: Decoupled Dual LoRA for Bridging the Thermal Perception Gap. (2026). arXiv preprint. arXiv
- FreqKD: Frequency-Decoupled Knowledge Distillation for Infrared Image Understanding. (2026). arXiv preprint. arXiv
- FLIR Thermal Datasets for Algorithm Training. Teledyne FLIR OEM. FLIR
- Freeman, H. (1961). On the Encoding of Arbitrary Geometric Configurations. IRE Transactions on Electronic Computers, EC-10(2), 260-268. IEEE
- ITU-T T.88. (2002). Information technology — Lossy/lossless coding of bi-level images. International Telecommunication Union. ITU
- ITU-T T.82. (1993). Information technology — Coded representation of picture and audio information — Lossless and near-lossless compression of continuous-tone still images. International Telecommunication Union. ITU
- ITU-T T.6. (1988). Facsimile coding schemes and coding control functions for Group 4 facsimile apparatus. International Telecommunication Union. ITU
- Bribiesca, E. (1999). A new chain code. Pattern Recognition, 32(2), 231-251. DOI
- Gerogiannis, D., Nikou, C., & Kondi, L. (2015). Shape Encoding for Edge Map Image Compression. Proceedings of the IEEE International Conference on Image Processing (ICIP), 2015, 2491-2495. IEEE
- Library of Congress. Sustainability of Digital Formats: CCITT Group 4. LOC
- JBIG-KIT: Open source implementation of JBIG1. Cambridge
- jbig2enc: Open source JBIG2 encoder. GitHub
- KAIST Multispectral Pedestrian Dataset. KAIST
- LLVIP: Low-light Visible-Infrared Pedestrian Dataset. GitHub
- CompressAI: A PyTorch Library and Evaluation Platform for End-to-End Compression Models. (2020). GitHub
